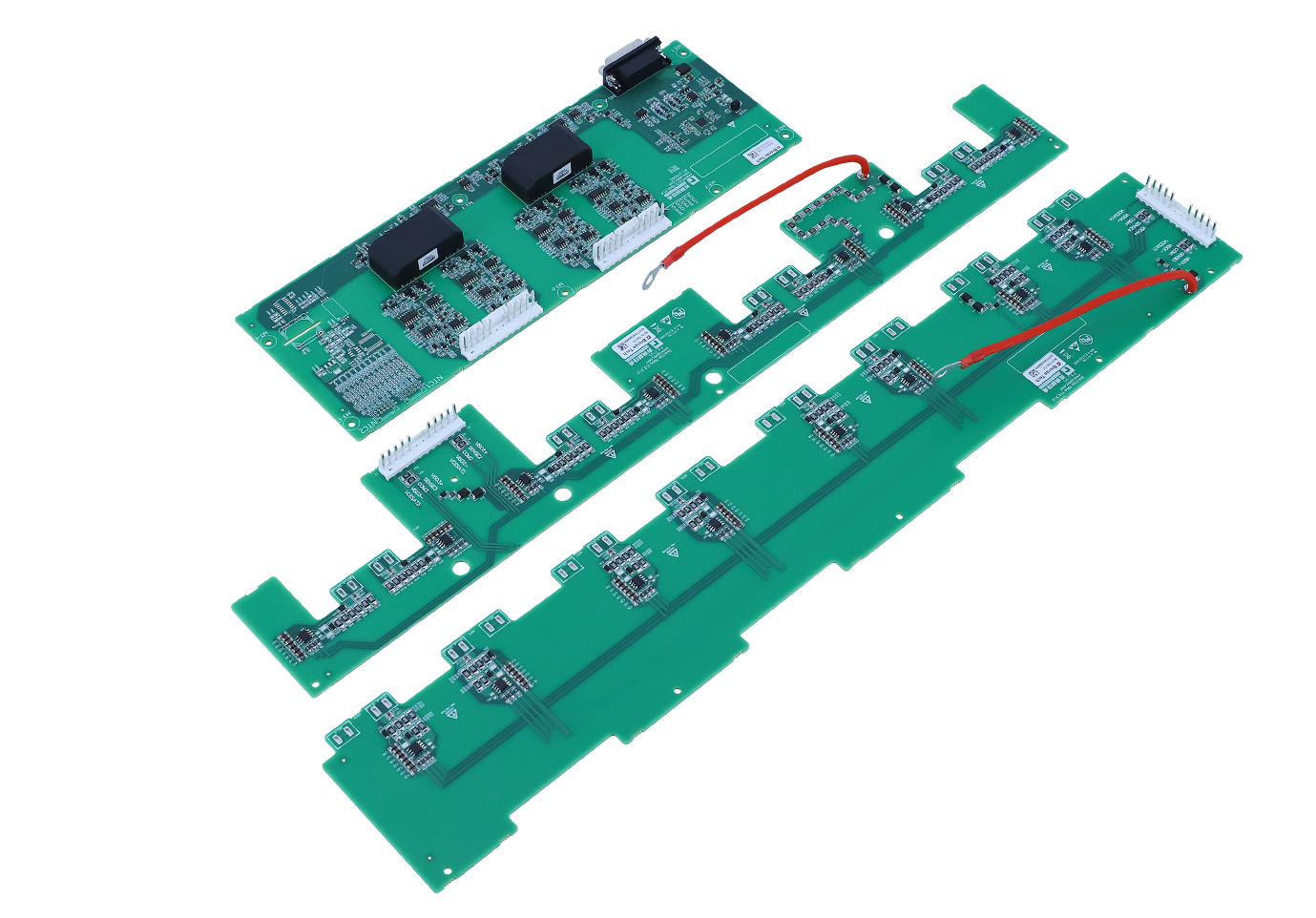

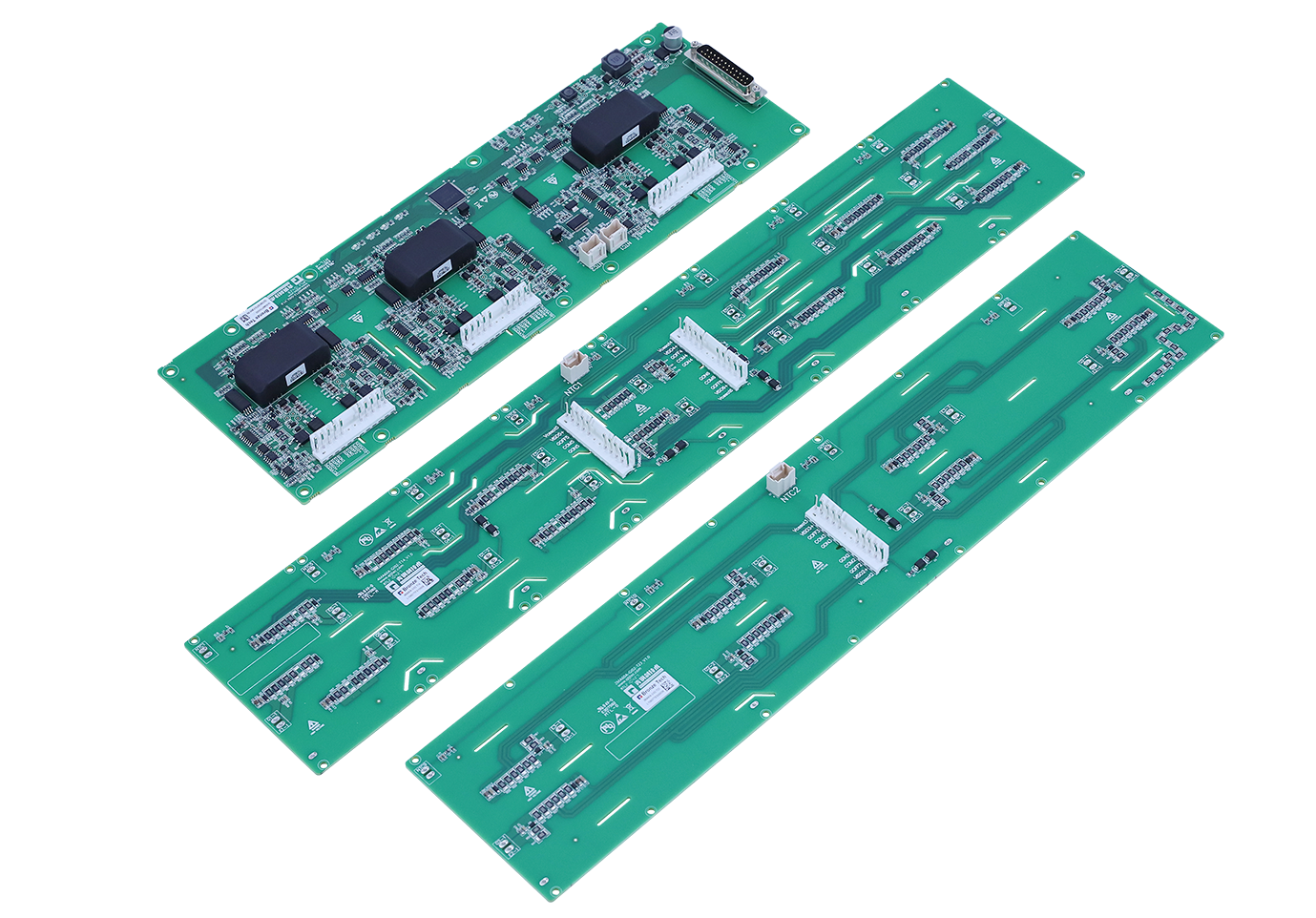

在一些高压大功率应用中,为获得更高的系统电压,会采用I型三电平的拓扑实现。青铜剑技术为I型三电平推出合适的成套驱动解决方案,可适配EconoDual™3、PrimePack、62mm等常用封装,系统电压最高可达2200V,单模块功率可达5MW。
型号
|
功率器件电压(V)
|
功率器件
|
封装
|
拓扑类型
|
通道数
|
模块并联数量
|
输出功率(W)
|
最大输出电流(A)
|
最大开关频率(kHz)
|
工作环境温度(℃)
|
---|---|---|---|---|---|---|---|---|---|---|
1700 | IGBT | PrimePack | ANPC | 6 | 4 | 30 | 5 | -40~85 | ||
1700 | IGBT | EconoDual™3 | ANPC,NPC1 I型 | 6 | 4 | 60 | 5 | -40~85 | ||
1700 | IGBT | PrimePack,EconoDual™3 | NPC1 I型 | 4 | 4 | 60 | 5 | -40~85 | ||
1200 | IGBT | EconoDual™3 | ANPC | 6 | 4 | 4 | 60 | 3 | -40~85 | |
1200 | IGBT | EconoDual™3 | NPC I型三电平 | 4 | 4 | 15 | 10 | -40~100 |
