6AB0460Txx-xxxx

6AB0460Txx-xxxx是一款基于青铜剑ASiC芯片的I型三电平的六通道、中功率、高绝缘电压、紧凑型、高可靠性驱动器,针对中功率、高可靠性等领域设计而成。

6AB0460Txx-xxxx驱动器适用于1700V及以下多种封装IGBT模块搭建的ANPC和NPC1 I型三电平拓扑,适配62mm、EconoDual3、PrimePack3等多种封装的IGBT模块,驱动核心板固定在功率单元外壳或专门设计的固定底座上和2MA60A-xxxx门极板配套使用。

Bronze_6AB0460Txx-xxxx_V1.0

应用领域

风电变流器
储能变流器

产品特点

六通道IGBT驱动器
功率器件最高电压1700V
单通道驱动功率4W,峰值电流±60A
电源电压输入+15V
适配多种封装的IGBT模块
集成原边/副边电源欠压保护
集成隔离DC/DC电源
适配ANPC和NPC1 I型三电平拓扑

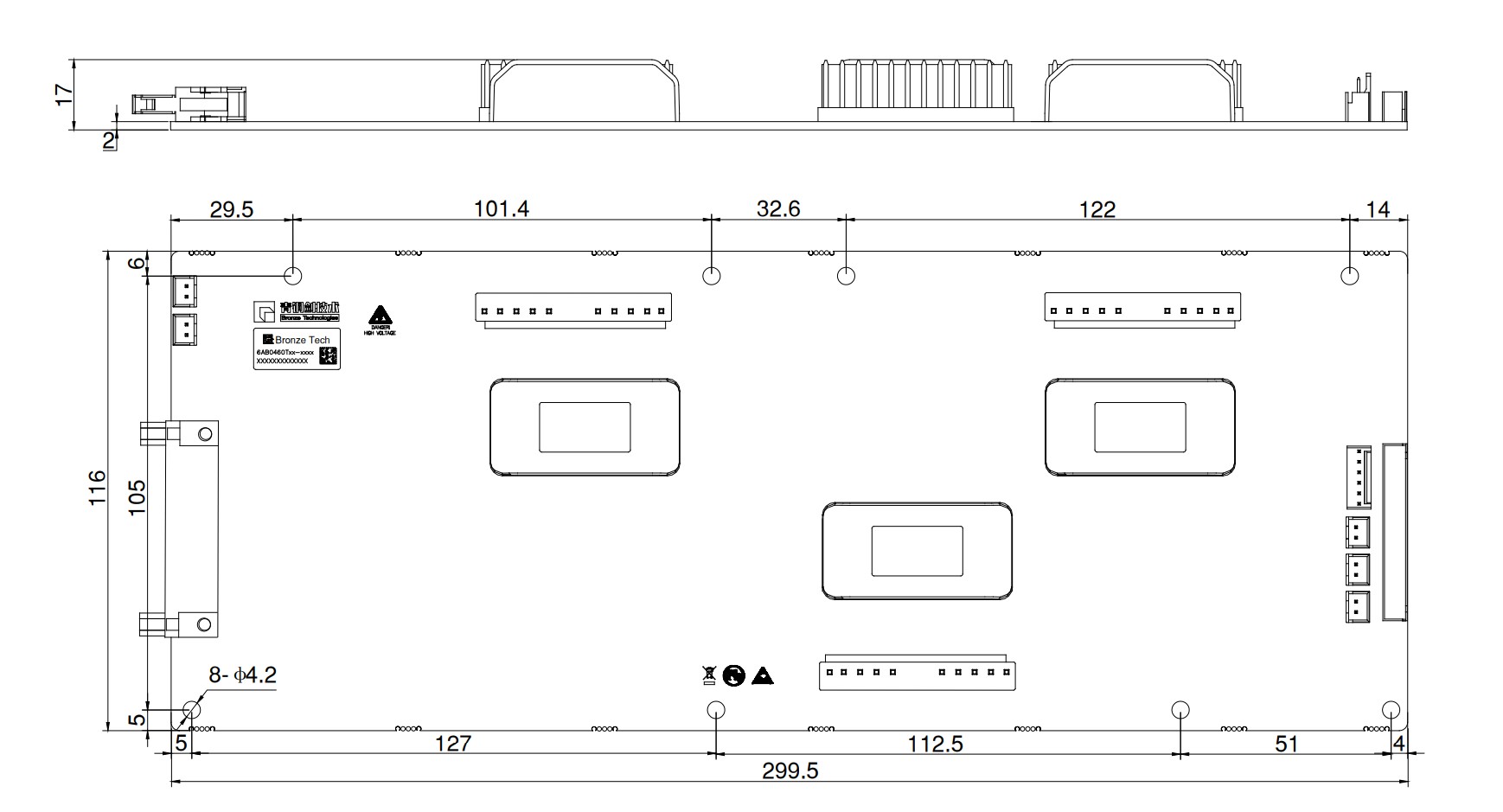

机械图

快速了解整体系统功能。

查看机械图

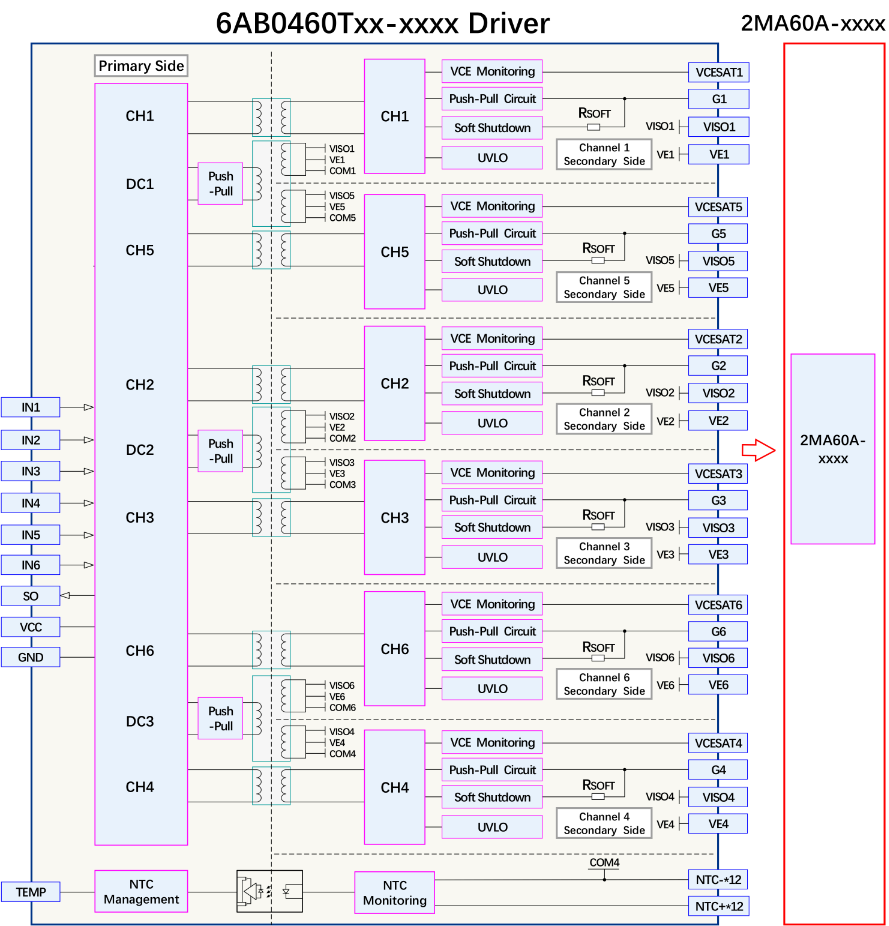

原理框图

快速了解整体系统功能。

查看原理框图

关键参数

功率器件最高电压 1700V 最大开关频率 5kHz
门极开通电压 15V 门极关断电压 -9V
门极驱动功率 4W 门极驱动电流 ±60A
供电电源电压 15V 供电电源最大电流 650mA
运行温度 -40~+85℃ 原副边绝缘耐压 6000Vac
