BTD5350x

BTD5350x系列单通道隔离型门极驱动器,峰值输出电流可达10A(典型值),采用SOP-8(窄体)和SOW-8(宽体)两种封装,分别支持高达3000Vrms和5000Vrms的隔离电压,可用于驱动MOSFET、IGBT、SiC MOSFET等功率器件。BTD5350x系列产品提供3种管脚配置:

BTD5350M提供门极米勒钳位功能,以防止米勒电流造成功率器件误导通。

BTD5350S 提供独立的开通和关断输出管脚,可分别独立控制功率器件的开通和关断行为。

BTD5350E 对副边的正电源配置欠压保护功能,确保功率器件可以获得足够的门极开通电压。

Bronze_BTD5350x_Rev_0_2_CN

应用领域

电机传动
充电桩
通信电源
新能源车载电源
UPS
组串式光伏逆变器

产品特点

SOW-8隔离电压高达5000Vrms
SOP-8隔离电压3000Vrms
峰值输出电流典型值10A
传输延时低至60ns
瞬态共模抗扰度(CMTI)典型值为150kV/us
最高支持开关频率1MHz
原边电源支持3~18V
副边电源最高支持33V
原边副边电源分别支持欠压保护
兼容3.3V、5V、15V输入
米勒钳位功能(BTD5350M)
开通、关断分别控制(BTD5350S)
VCC2对GND2欠压保护(BTD5350E)
SOP-8窄体封装,爬电距离4mm
SOW-8宽体封装,爬电距离8.5mm
工作环境温度为-40~125℃

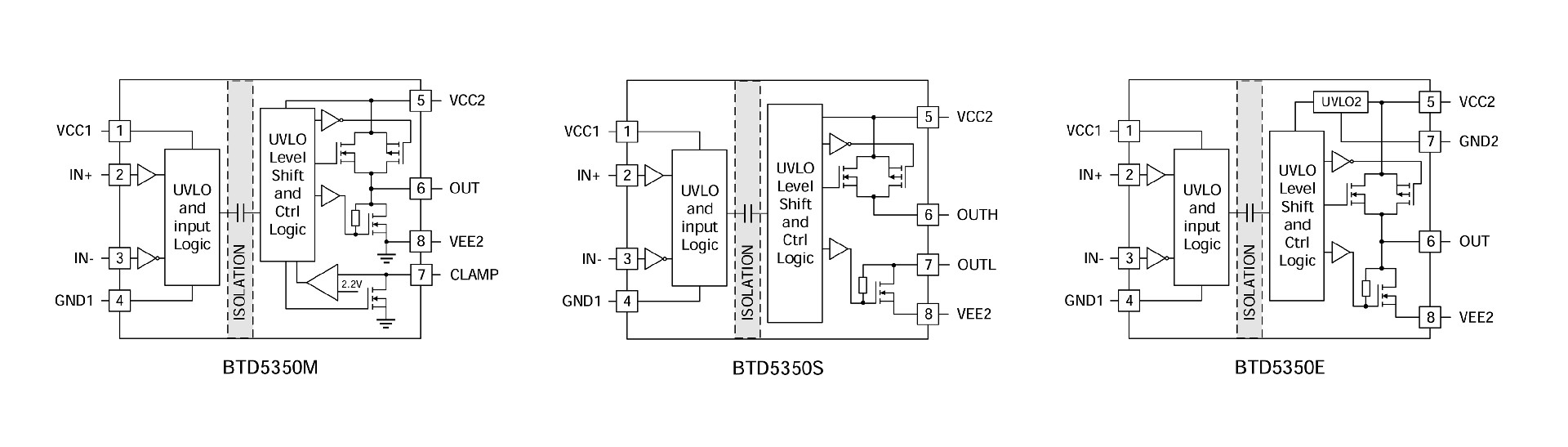

原理框图

快速了解整体系统功能。
