1QP0650V45-Q

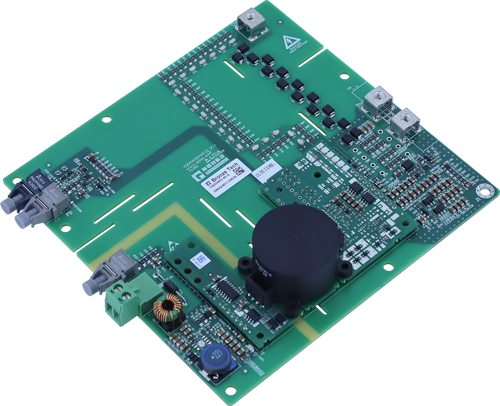

1QP0650V45-Q采用我司ASIC芯片组结合CPLD芯片设计组成的单通道、大功率、高绝缘电压、紧凑型驱动器,针对4500V以下压接封装IGBT模块设计而成。驱动核心板固定在功率单元外壳或专门设计的固定底座上。

1QP0650V45-Q 产品说明书_V1.1

应用领域

直流断路器
轨道供电
机车牵引
中压变频器

产品特点

单通道IGBT驱动器
适配4500V以下压接封装IGBT模块
宽电源输入电压18V~28V
电源防反接保护
PWM光纤信号输入
集成隔离DC/DC电源
集成副边电源欠压保护
集成VCE短路保护
集成有源钳位
集成软关断

机械图

快速了解整体系统功能。

查看机械图

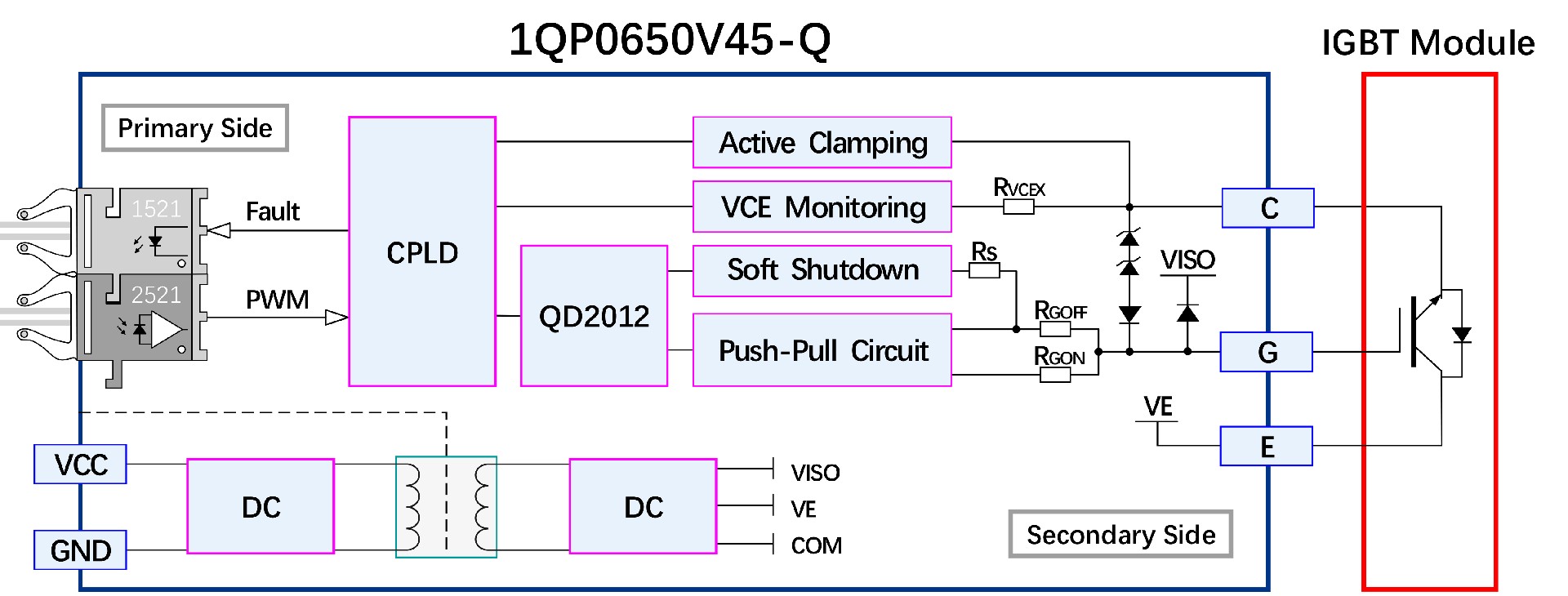

原理框图

快速了解整体系统功能。

查看原理框图

关键参数

功率器件最高电压 4500V 最大开关频率 10kHz
门极开通电压 15V 门极关断电压 -10V
门极驱动功率 6W 门极驱动电流 ±50A
供电电源电压 18V~28V 供电电源最大电流 50mA
运行温度 -40~+85℃ 原副边绝缘耐压 10000Vac
