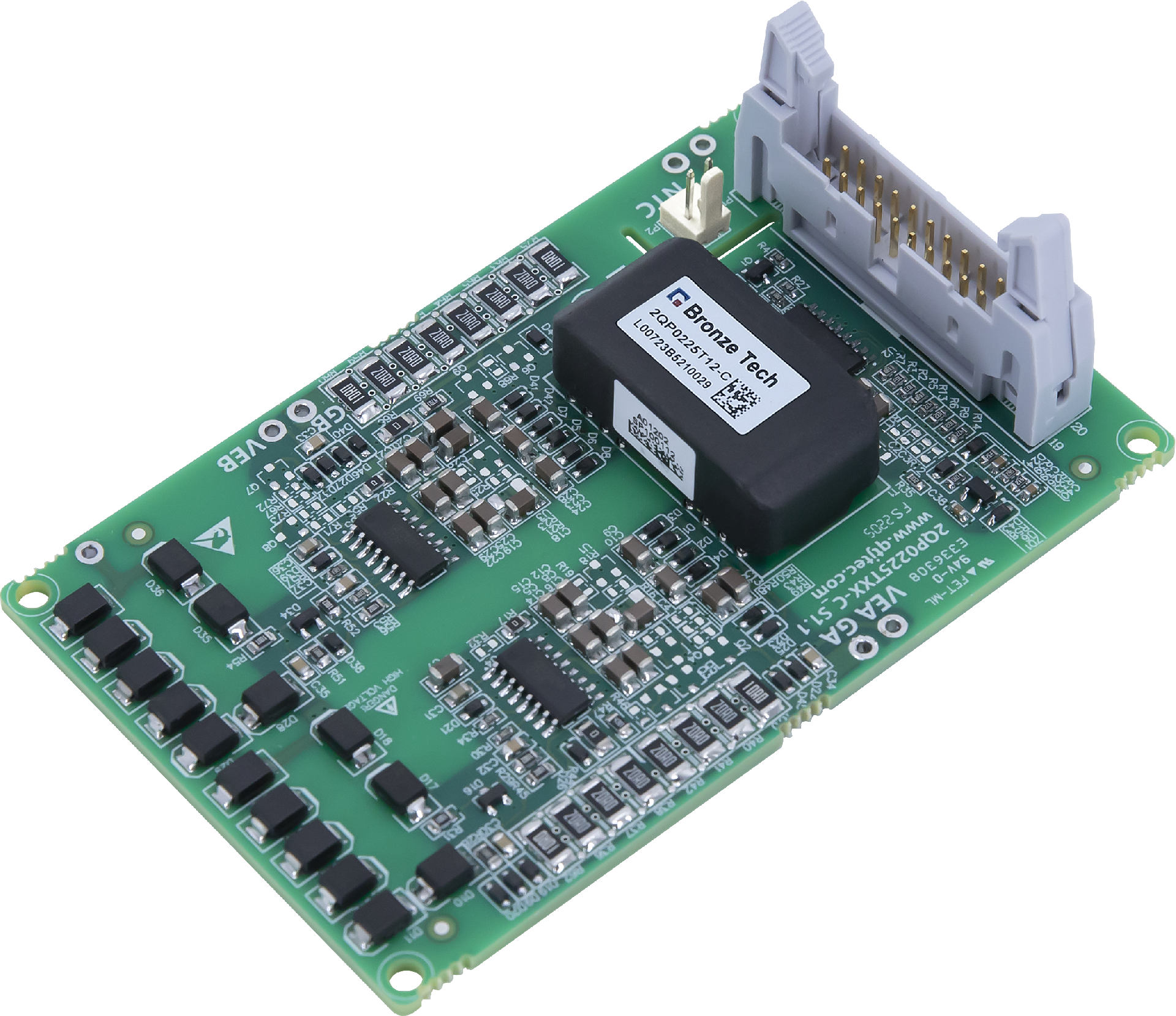

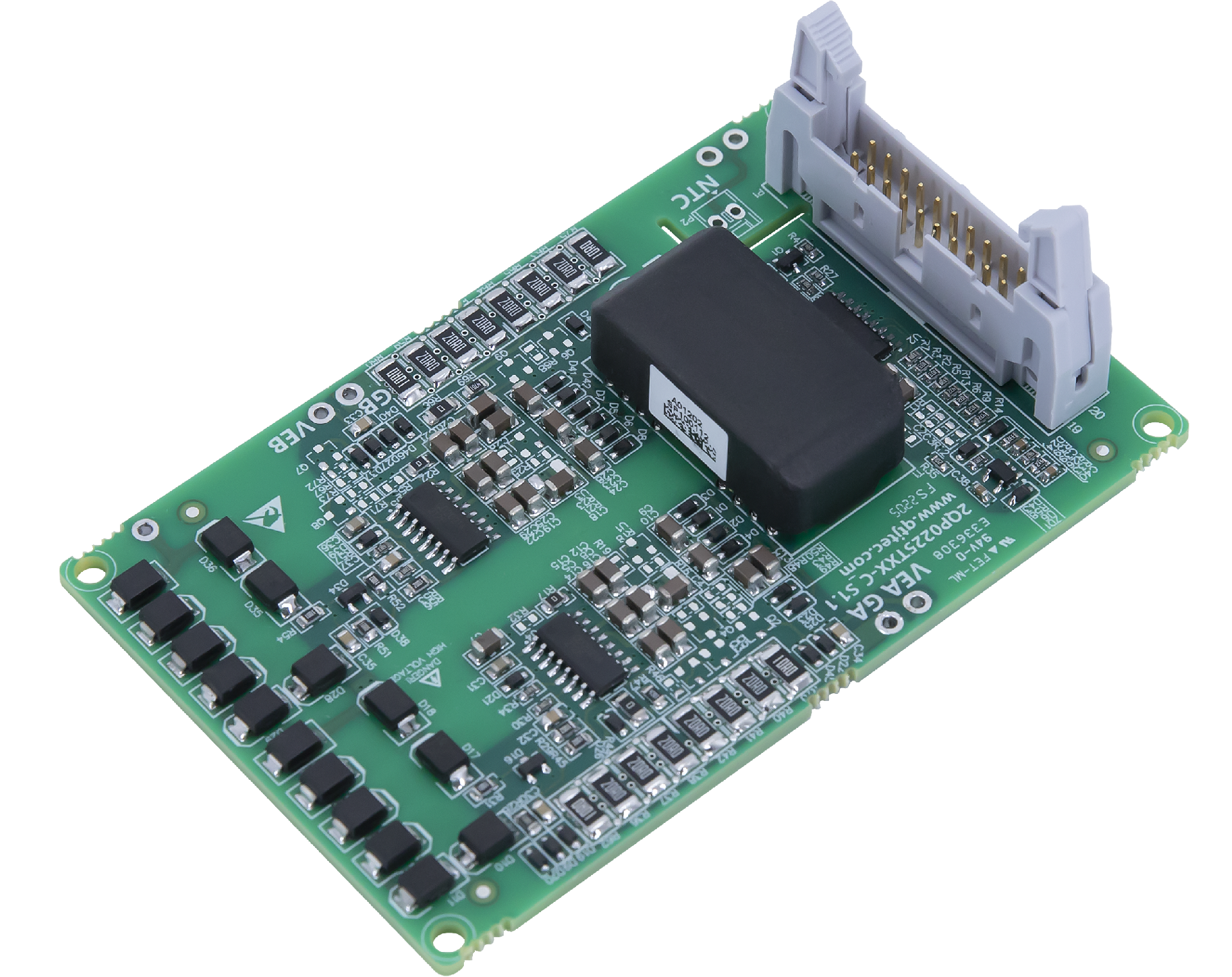

2QP0225Txx-C

2QP0225Txx-C是一款基于青铜剑自主开发的第二代ASIC芯片设计而成的双通道、紧凑型驱动器,针对中功率、中压、高可靠性领域设计而成。

2QP0225Txx-C驱动器适用于1700V及以下电压的EconoDual封装IGBT模块搭建的两电平拓扑,即插即用的功能使驱动板可直接焊接在IGBT模块上使用,无需转接处理。


Bronze_2QP0225Txx-C_V1.2

应用领域

光伏逆变器
风电变流器
储能能变流器

产品特点

双通道 IGBT 驱动器
功率器件最高电压 1700V
集成隔离 DC/DC 电源
适配 EconoDual 封装 1700V IGBT 模块
集成隔离 DC/DC 电源
20PIN 牛角接口输入 / 输出
单通道驱动功率 2W,峰值电流 ±25A
直接 / 半桥模式选择
集成原边 / 副边电源欠压保护
集成有源钳位
集成 VCE 短路保护
集成软关断
集成过温保护
兼容多种输入电平

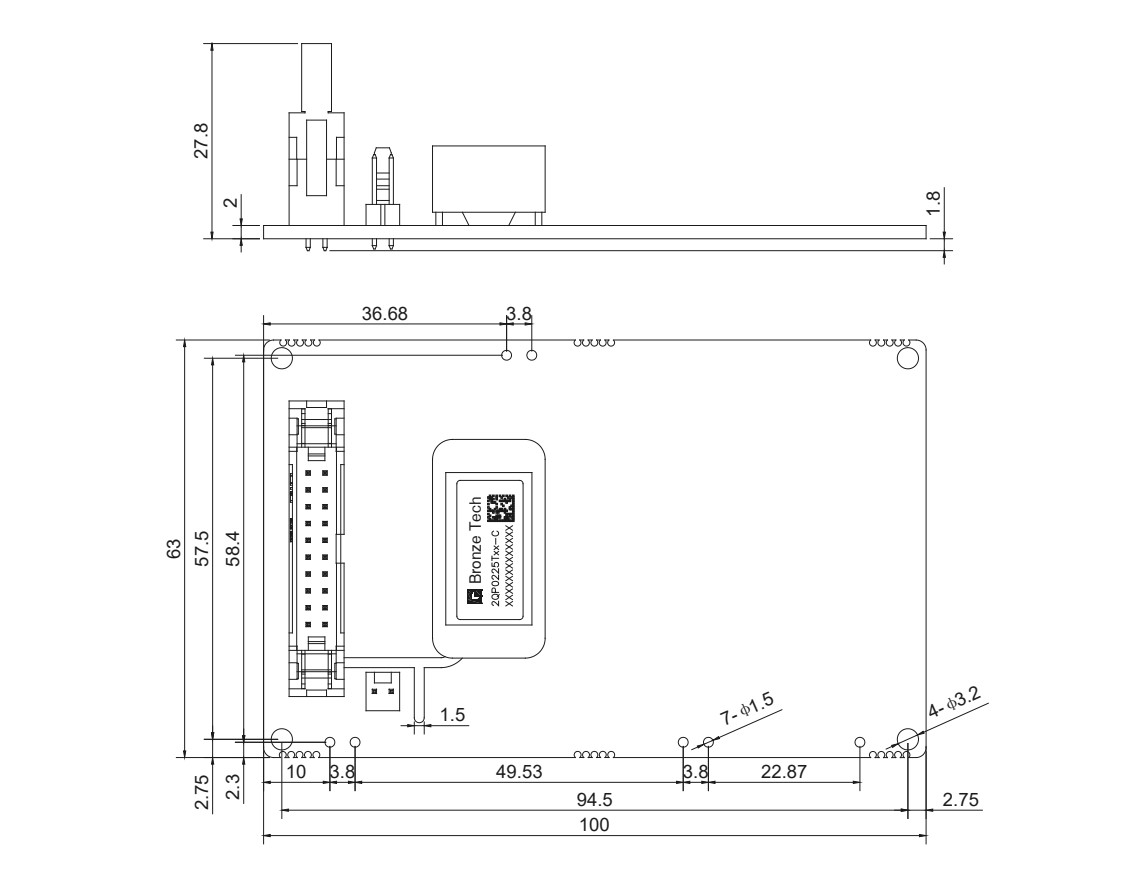

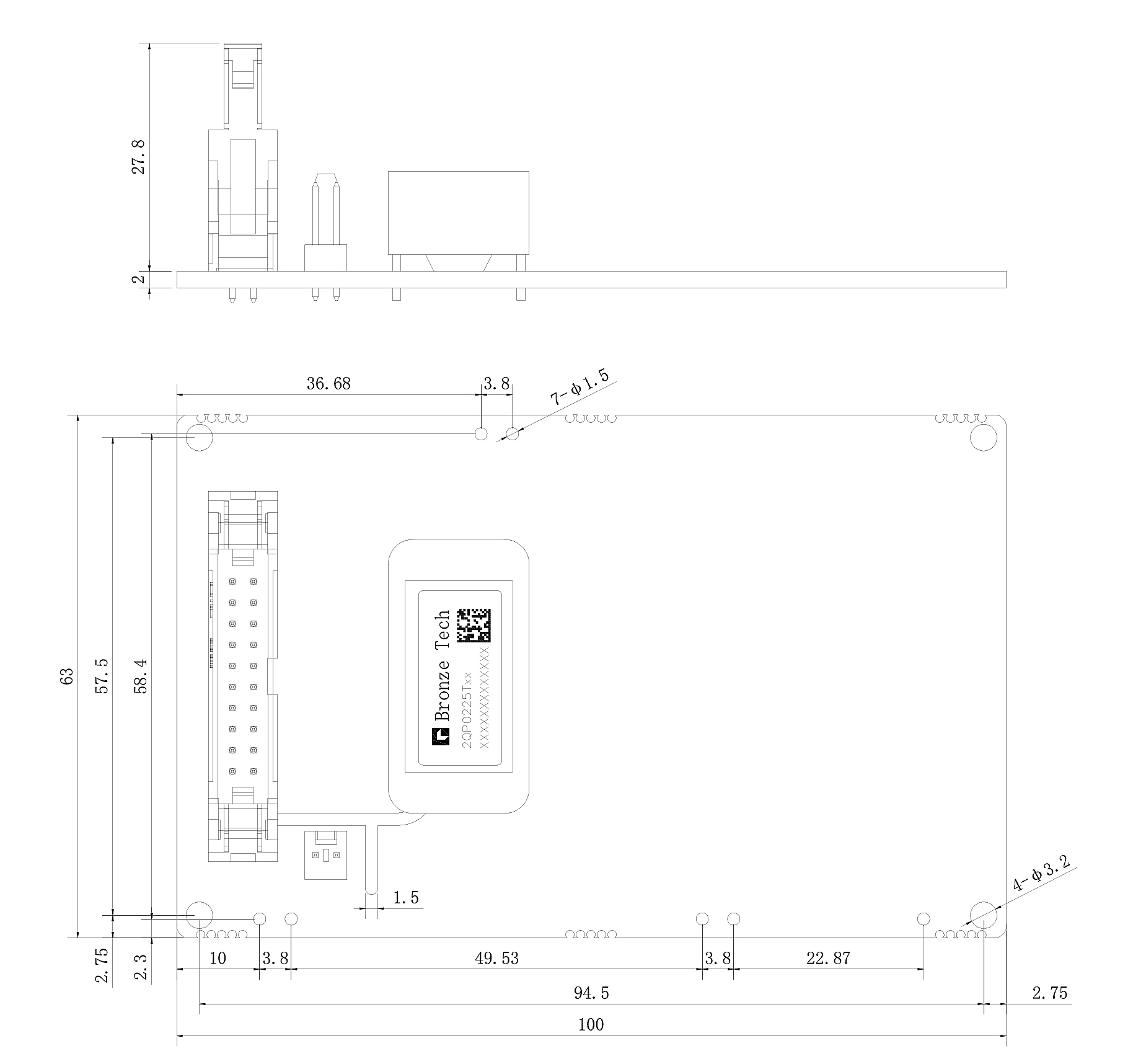

机械图

快速了解整体系统功能。

查看机械图

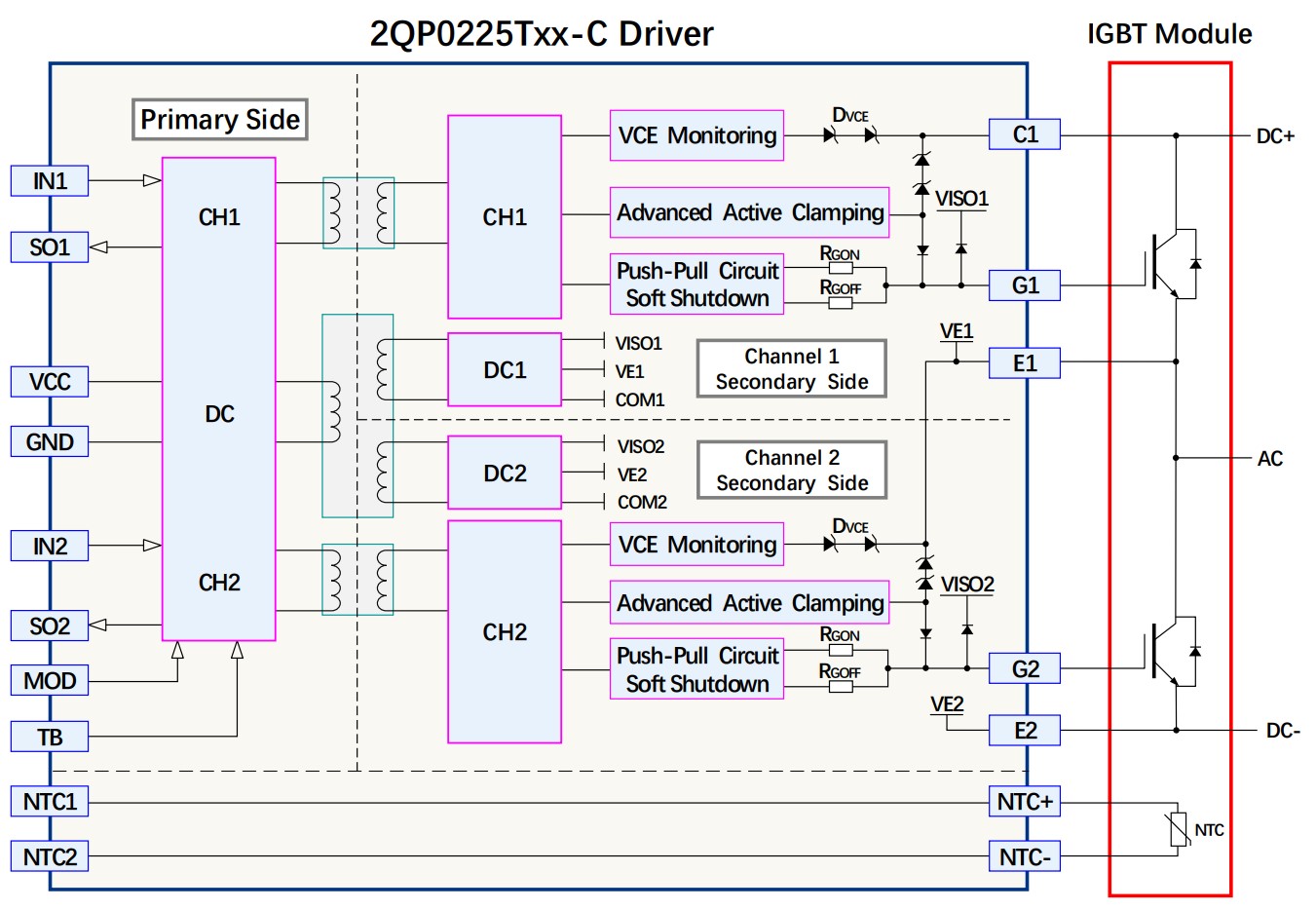

原理框图

快速了解整体系统功能。

查看原理框图

关键参数

功率器件最高电压 1700V 最大开关频率 200kHz
门极开通电压 15V 门极关断电压 -10V
门极驱动功率 2W 门极驱动电流 ±25A
供电电源电压 15V 供电电源最大电流 400mA
运行温度 -40~+85℃ 原副边绝缘耐压 5000Vac
