1QP0635Vxx-C

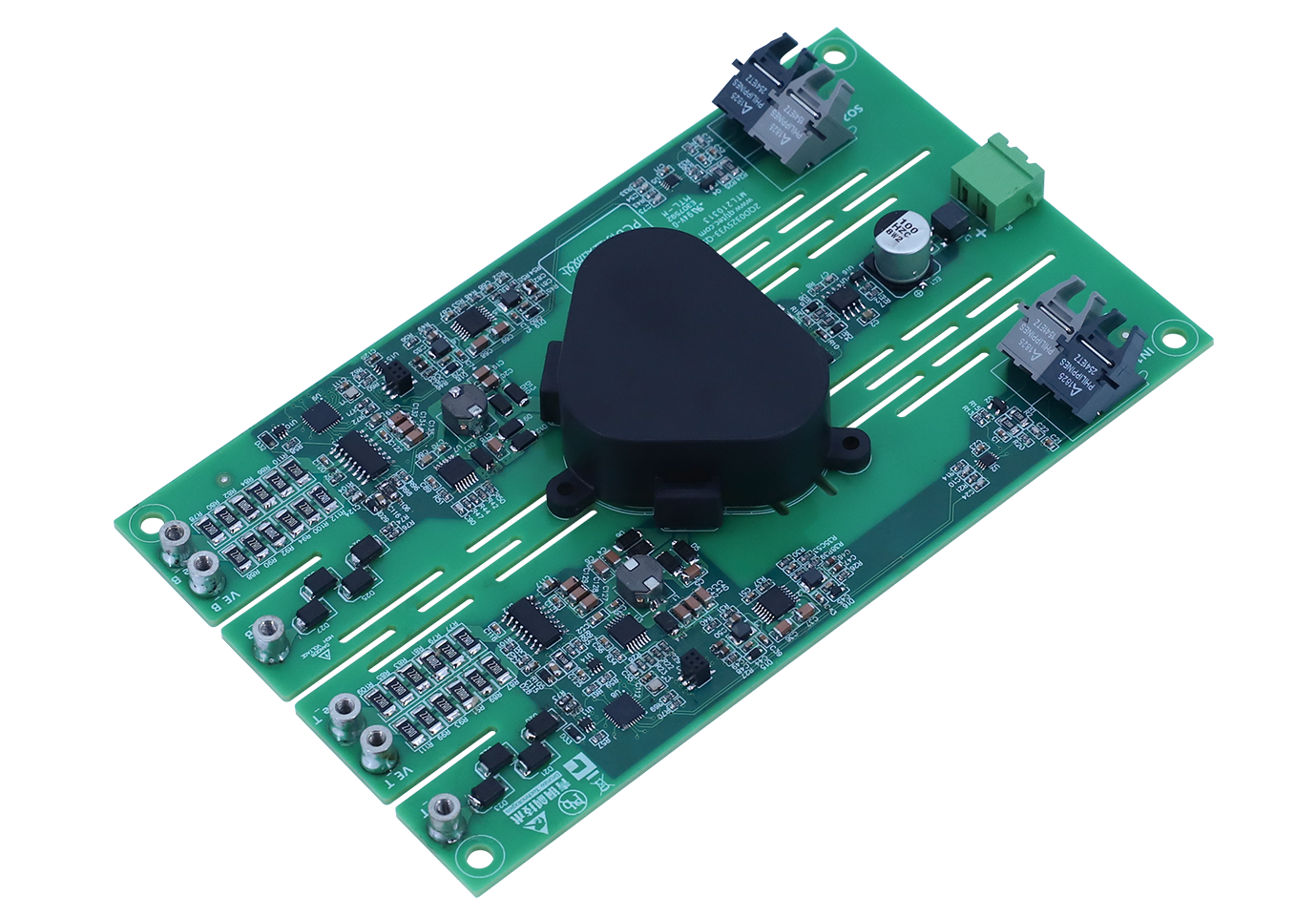

1QP0635Vxx-C驱动器是基于青铜剑自主开发的ASIC芯片设计而成的单通道、大功率、高可靠、高集成度的IGBT驱动器,开关频率最高可达10kHz,专门为要求单通道、高电压等级(3300V及以下)、可多并联使用(能驱动最多达4并联)的应用领域而设计。

1QP0635Vxx-C驱动器是一款适用于 infineon的3300V/1000A的IHM封装IGBT模块,例如英飞凌的FF1000R33HE3模块(以及适用于和IHM相类似的封装IGBT模块)即插即用的驱动器,可以直接使用螺丝将其固定在IGBT模块上使用,不需要转接处理。

Bronze_1QP0635Vxx-C_V1.1

应用领域

光伏逆变器
风电变流器
地铁能馈

产品特点

单通道IGBT驱动器,支持单管/并联使用
功率器件最高电压3300V
光纤信号输入/输出
驱动功率6W,峰值电流±35A
集成原/副边欠压保护功能
集成隔离DC/DC电源
集成动态有源钳位功能
集成动态VCE短路保护
集成门极监控

机械图

快速了解整体系统功能。

查看机械图

原理框图

快速了解整体系统功能。

查看原理框图

关键参数

功率器件最高电压 3300V 最大开关频率 10kHz
门极开通电压 15V 门极关断电压 -9V
门极驱动功率 6W 门极驱动电流 ±35A
供电电源电压 15V 供电电源最大电流 -
运行温度 -40~+85℃ 原副边绝缘耐压 6000Vac
