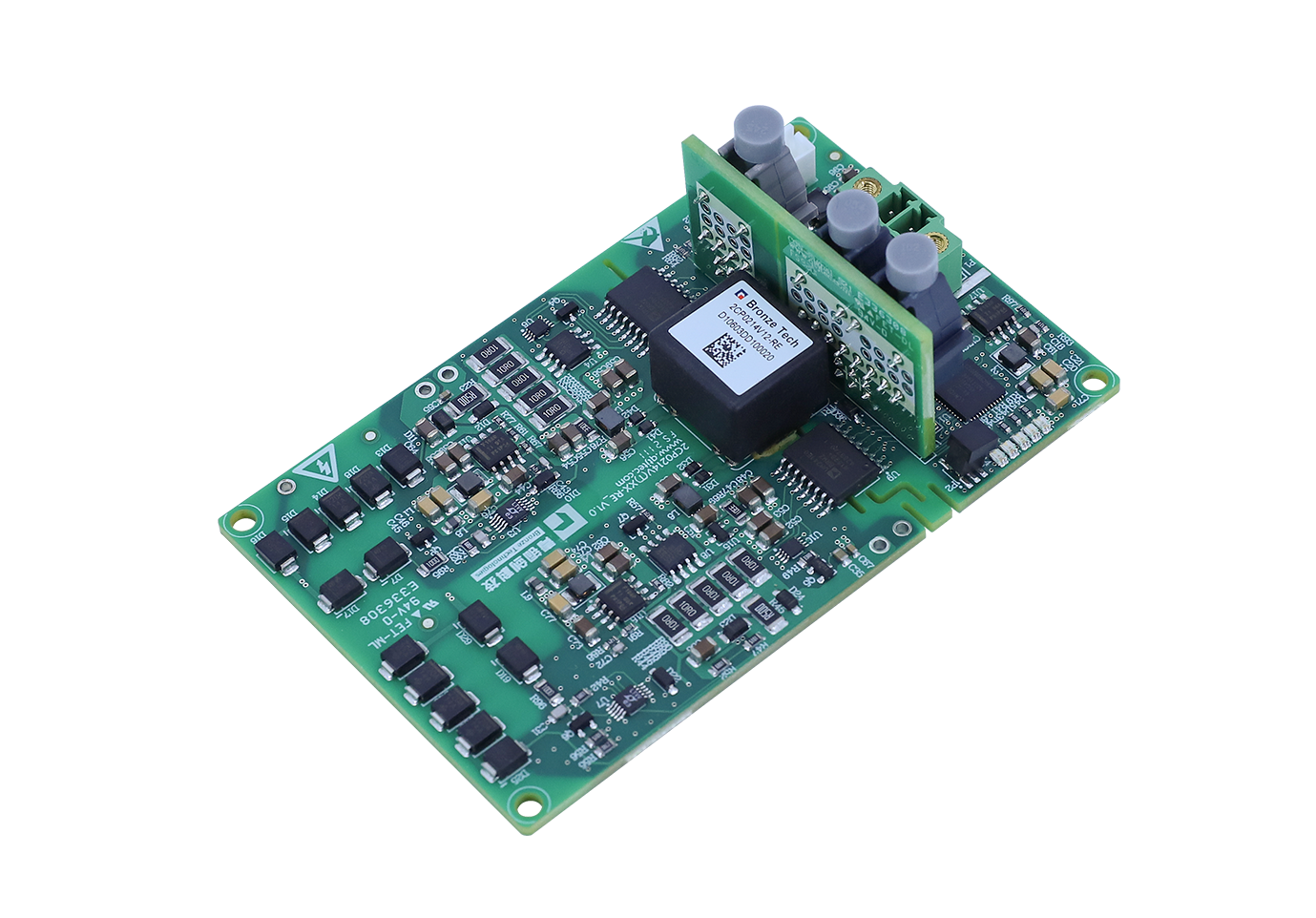

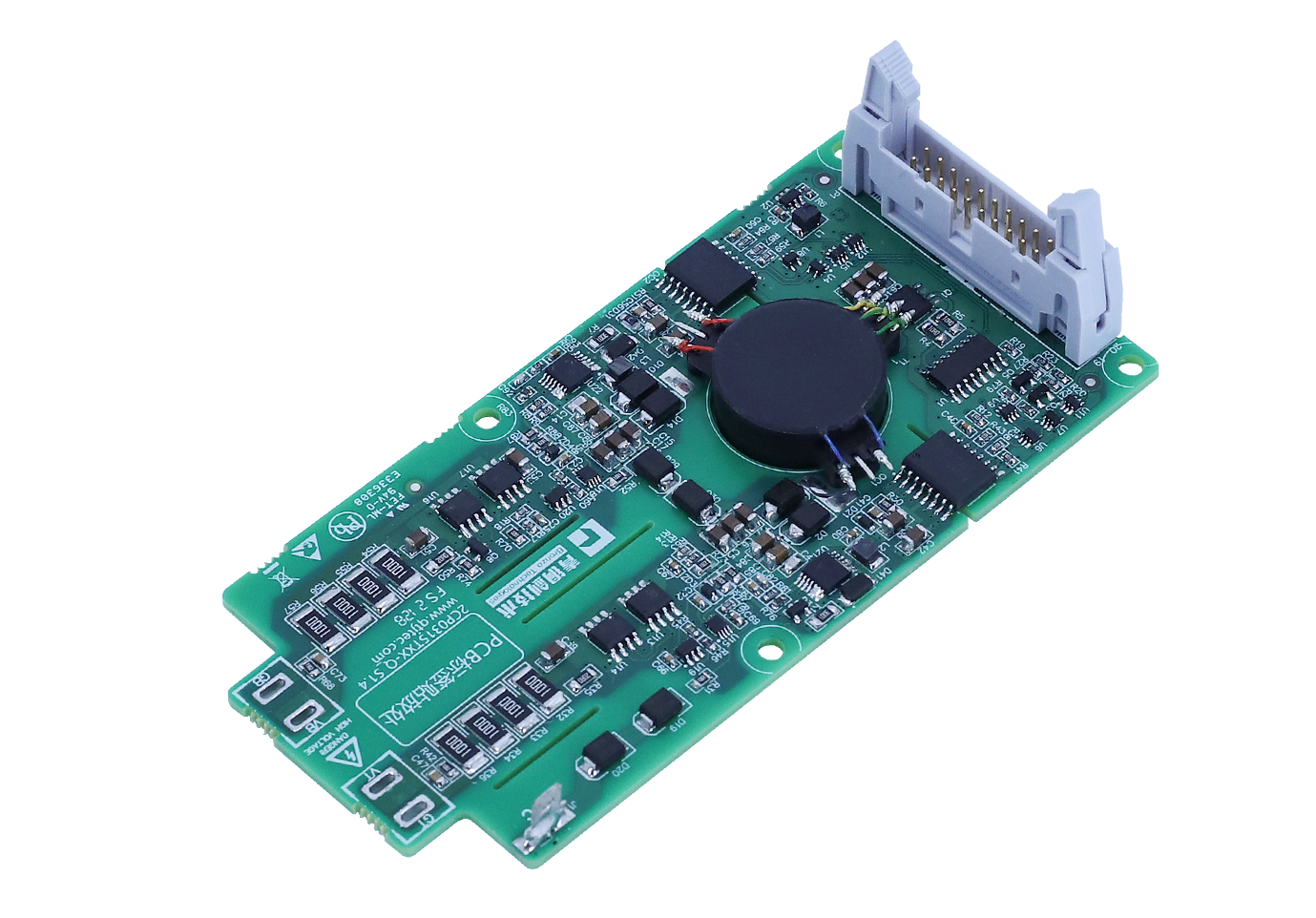

2QP0335V33-LV100

2QP0335V33-LV100 是一款适配IGBT模块的紧凑型双通道高绝缘等级的驱动器,针对高可靠性的大功率中压领域设计而成。

2QP0335V33-LV100 适用于三菱3300V的LV100封装IGBT模块搭建的多种拓扑方案,可直接安装在模块上使用,无需要转接处理。

Bronze_2QP0335V33-LV100_V1.1

应用领域

中压变流器
电机传动
牵引传动

产品特点

双通道IGBT 驱动器
设计紧凑,尺寸为68mm*99.5mm
电源电压输入宽范围14V~30V
适配LV100 封装的IGBT 模块
光纤信号输入/ 输出
集成副边电源欠压保护(UVLO)
绝缘电压高达8000V
集成VCE 短路保护
集成软关断

机械图

快速了解整体系统功能。

查看机械图

原理框图

快速了解整体系统功能。

查看原理框图

关键参数

功率器件最高电压 3300V 最大开关频率 20kHz
门极开通电压 15V 门极关断电压 -10V
门极驱动功率 3W 门极驱动电流 ±35A
供电电源电压 15V 供电电源最大电流 -mA
运行温度 -40~+85℃ 原副边绝缘耐压 8000Vac
