2QP0115Txx-C

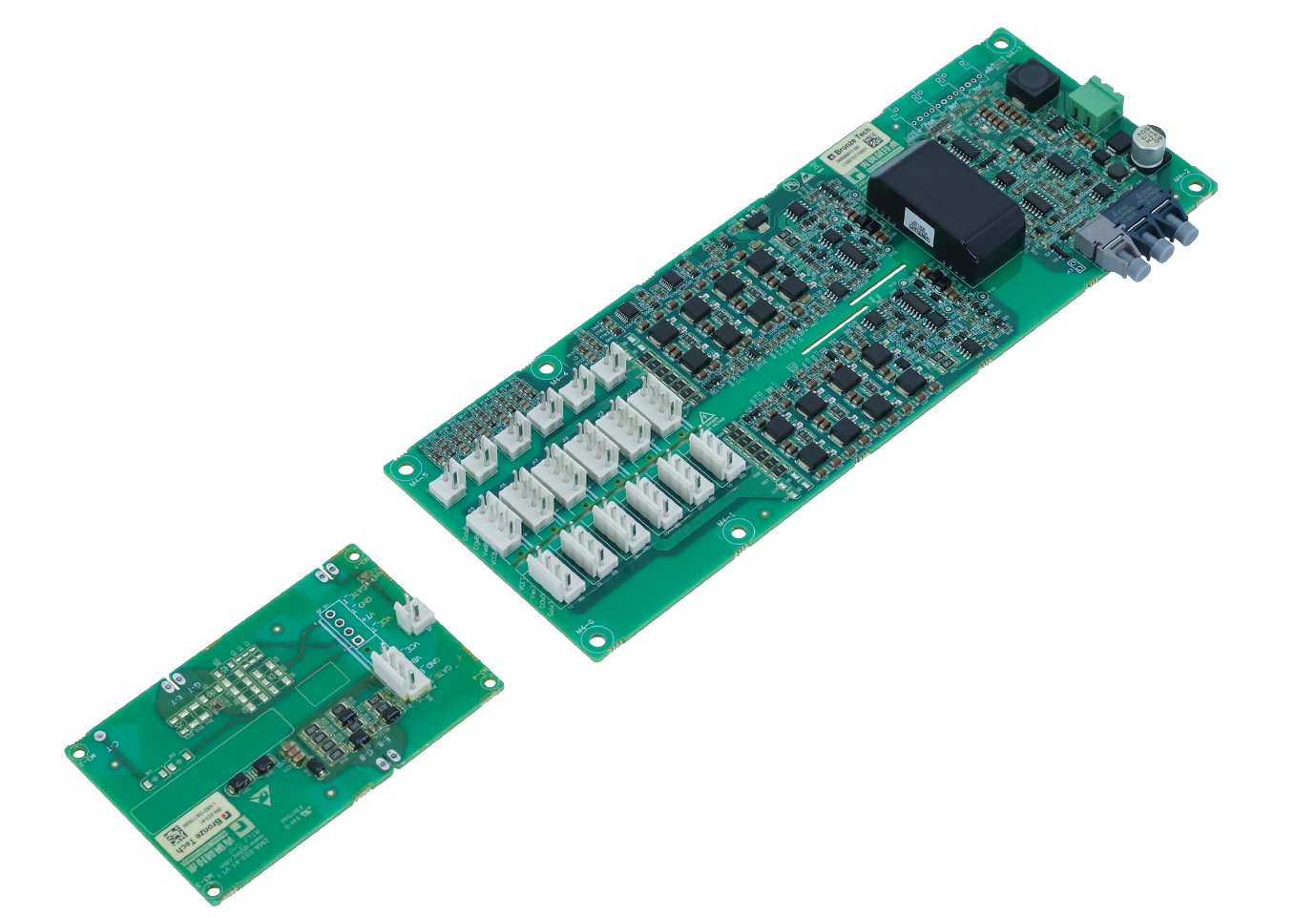

2QP0115Txx-C系列IGBT驱动器是基于青铜剑自主开发的ASIC芯片组设计而成的双通道、中功率、紧凑型、高可靠性驱动器,针对中功率、高可靠性的应用领域而设计。

2QP0115Txx-C系列IGBT驱动器适用于1700V以内EconoDual3封装的IGBT模块的二电平拓扑。即插即用的功能使驱动板可直接焊接在IGBT上使用,无需转接处理。

2QP0115Txx-C 产品说明书

应用领域

SVG
APF
UPS
储能变流器
风电变流器

产品特点

双通道IGBT驱动器
功率器件最高电压1700V
电源电压输入15V
直接/半桥模式选择
适配EconoDual™3封装IGBT模块
集成隔离DC/DC电源
集成原边/副边电源欠压保护
单通道驱动功率1W,峰值电流±15A
集成有源钳位
集成VCE短路保护

机械图

快速了解整体系统功能。

查看机械图

原理框图

快速了解整体系统功能。

查看原理框图

关键参数

功率器件最高电压 1700V 最大开关频率 50kHz
门极开通电压 15V 门极关断电压 -10V
门极驱动功率 1W 门极驱动电流 ±15A
供电电源电压 15V 供电电源最大电流 300mA
运行温度 -40~+85℃ 原副边绝缘耐压 6000Vac
