2QD0535T33-C

2QD0535T33-C是基于青铜剑自主开发的ASIC芯片组设计而成的双通道、大功率、高耐压驱动器。专门为高压大功率的应用领域而设计。

2QD0535T33-C可以驱动目前市面上可以见到的大部分的3300V及以下的IGBT模块。内嵌的并联功能使得它可以支持多个驱动器的并联,同时还支持多电平拓扑应用。

2QD0535T33-C是目前工业应用中同等功率等级中非常紧凑的驱动内核,适用于客户的各种结构设计。


2QD0535T33-C 产品说明书

应用领域

风电变流器
光伏逆变器
储能变流器
中压变频器

产品特点

双通道IGBT驱动器
核心器件自主研发
功率器件最高电压3300V
单通道驱动功率5W,峰值电流为±35A
集成隔离DC/DC电源
门极驱动电压+15V/-10V
集成原边/副边电源欠压保护
直接/半桥模式选择
集成有源钳位
集成VCE短路保护
耐压高达10000Vac

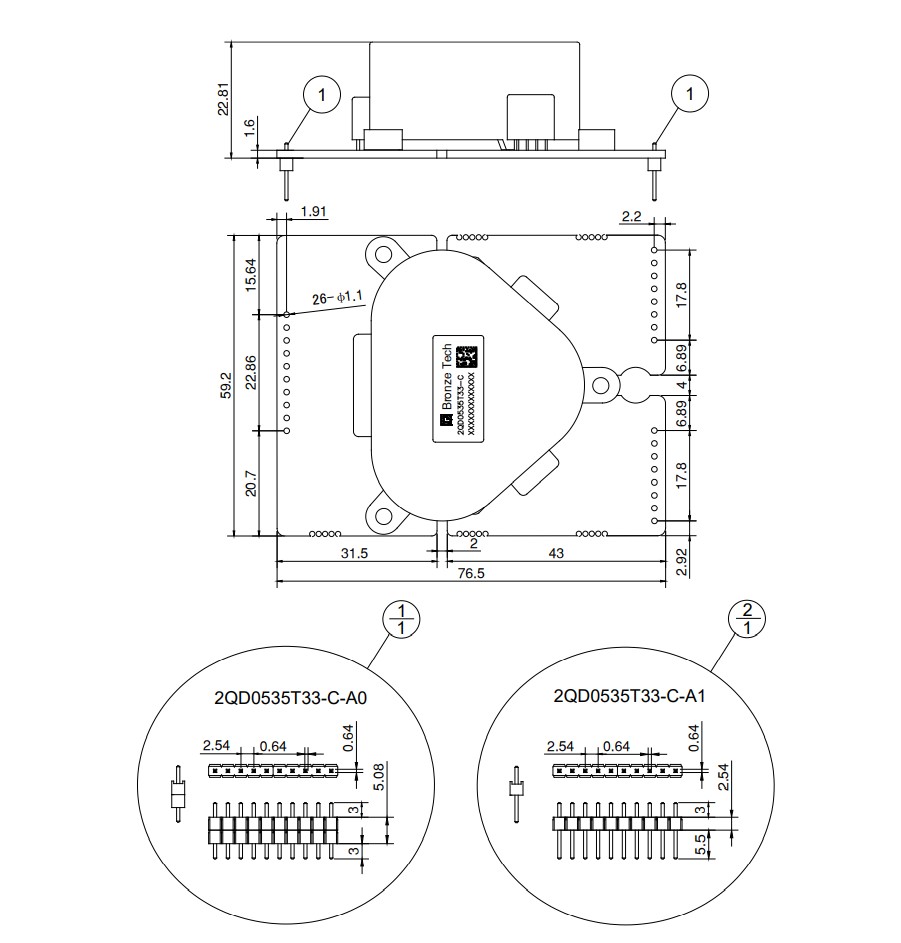

机械图

快速了解整体系统功能。

查看机械图

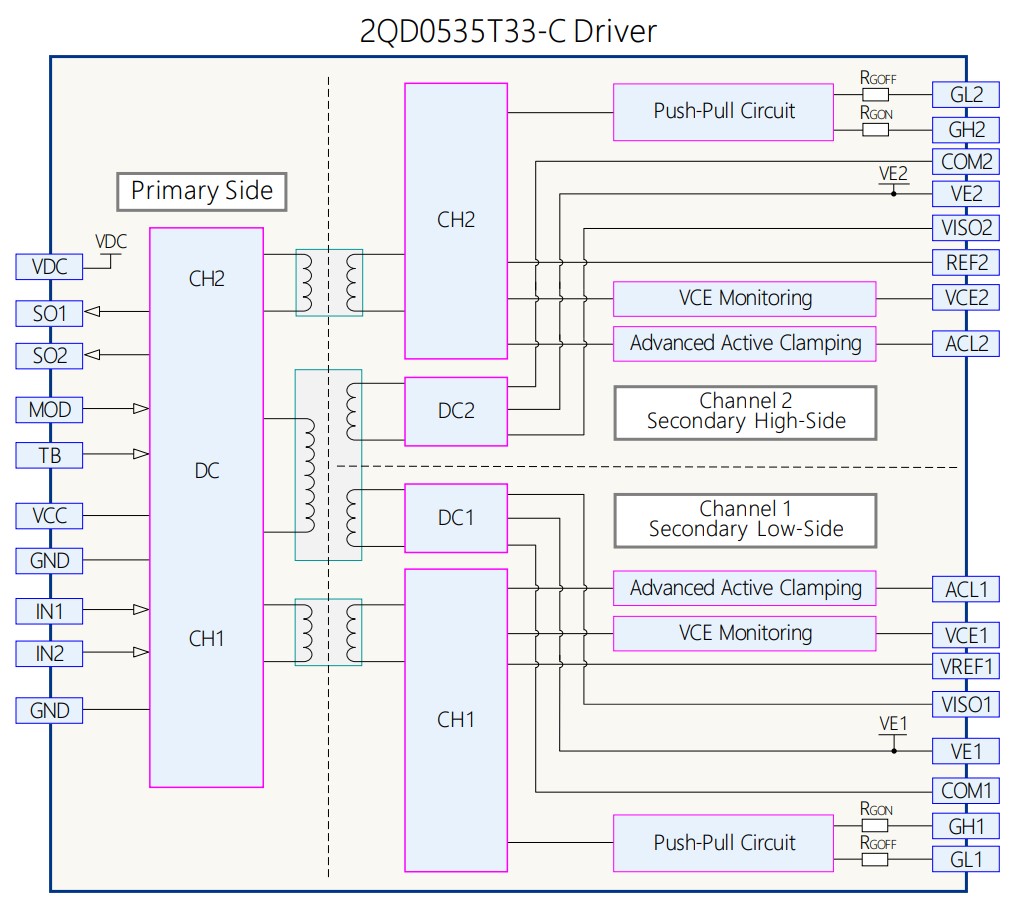

原理框图

快速了解整体系统功能。

查看原理框图

关键参数

功率器件最高电压 3300V 最大开关频率 100kHz
门极开通电压 15V 门极关断电压 -10V
门极驱动功率 5W 门极驱动电流 ±35A
供电电源电压 15V 供电电源最大电流 833mA
运行温度 -40~+85℃ 原副边绝缘耐压 10000Vac
