QTJP06V25-15

单通道高压IGBT驱动供电电源,绝缘电压15000V,输出电压25V。

Bronze_QTJP06V25-15_V1.0

应用领域

机车牵引
轨道供电
工业传动
高压直流输电
柔性交流输电系统
中压变频器

产品特点

宽范围输入、电气绝缘可达15kVac
爬电距离60mm
输出功率6W
无电解电容
使用寿命长
原副边耦合电容9.2pF

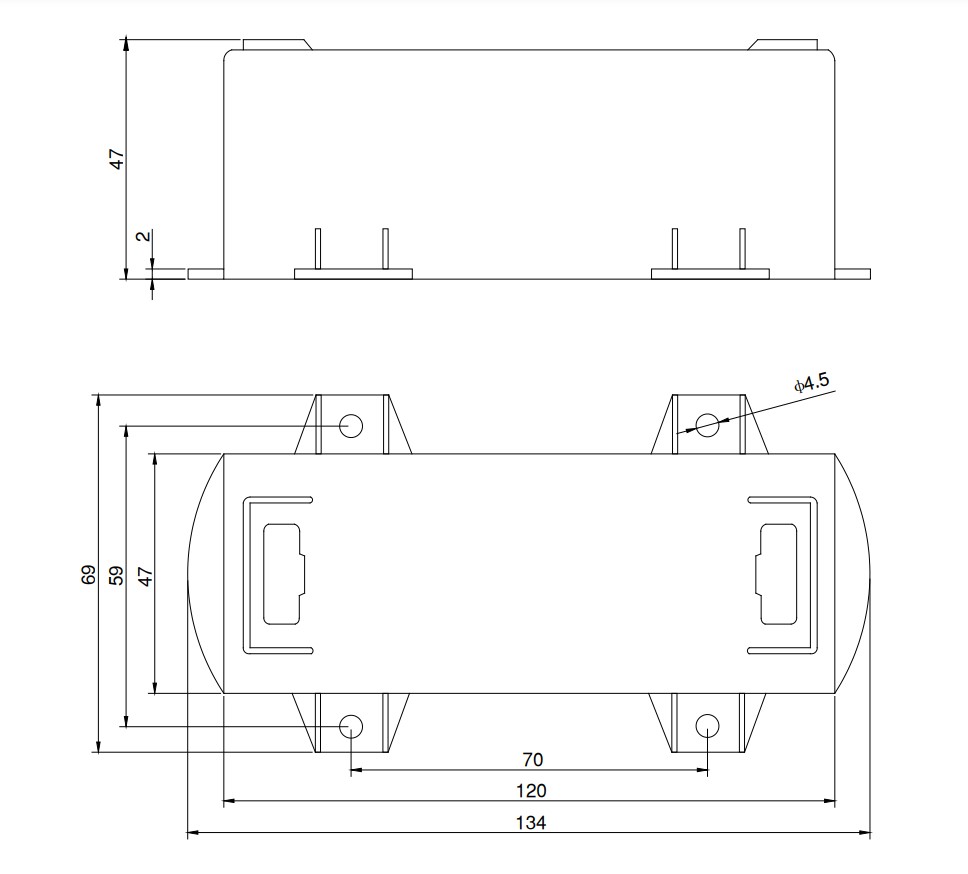

机械图

快速了解整体系统功能。

查看机械图

原理框图

快速了解整体系统功能。

查看原理框图

关键参数

输入电压范围 14~30V 最大输出功率 6W
输出电压范围 25±0.2V 满载最大效率 85%
运行温度 -40~+85℃ 原副边绝缘耐压 15000Vac
