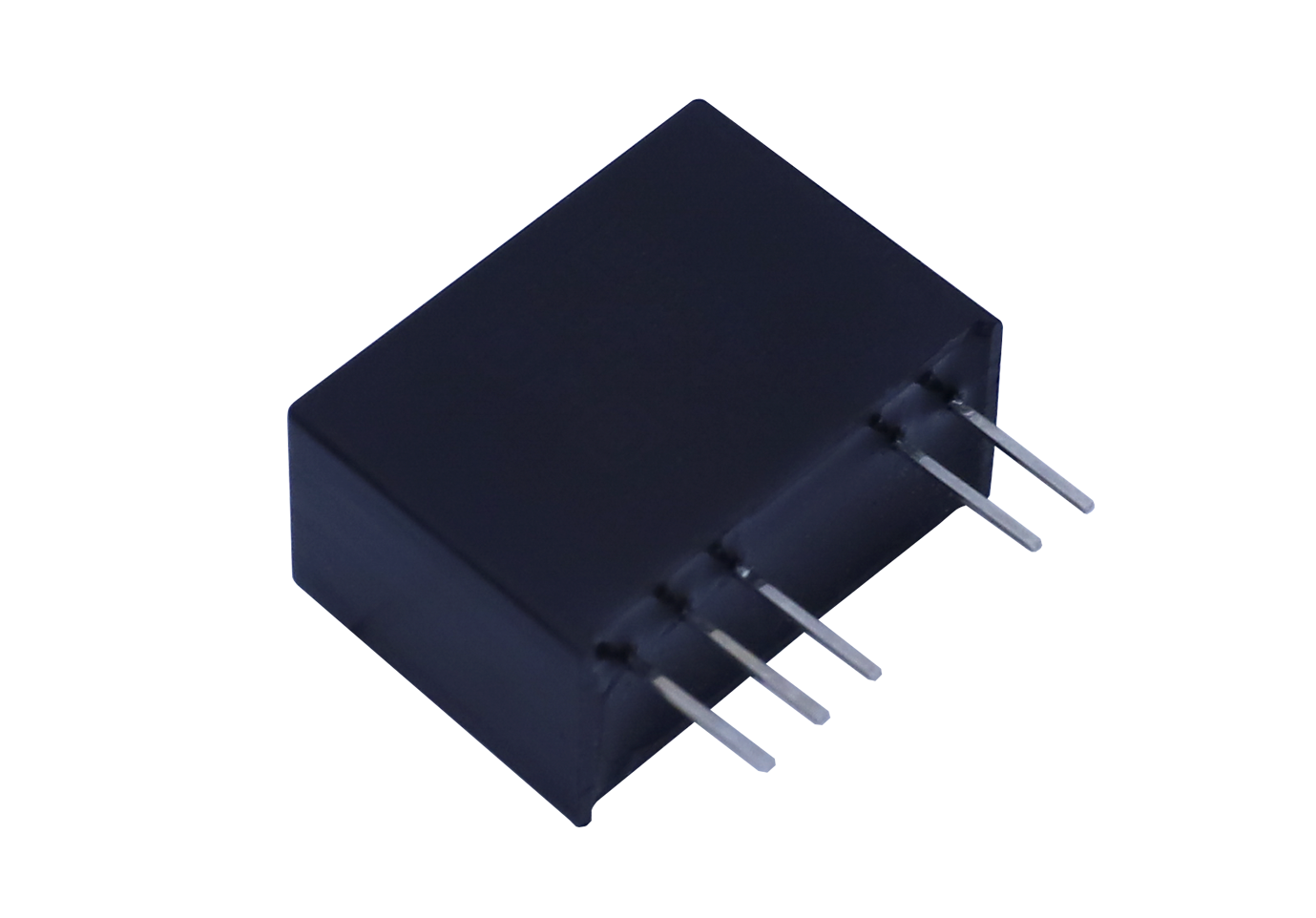

Q15P2XXYYD

Q15P2XXYYD系列电源模块是基于青铜剑自主开发的ASIC芯片设计而成的隔离式DC/DC电源模块，采用变压器隔离技术，耐压达到4000Vac。

Q15P2XXYYD系列电源模块可以为目前市面上大部分的功率开关器件提供所需的开通关断电压，采用SIP7封装。

Bronze_Q15P2XXYYD_V1.1

应用领域产品特点关键参数

应用领域

光伏逆变器	电机传动	大功率变流器
燃料电池DC/DC

产品特点

100%国产器件	输出功率2W	同时输出正负压
绝缘电压高达4000Vac	SIP7封装	设计紧凑，达到19.914.410.2mm

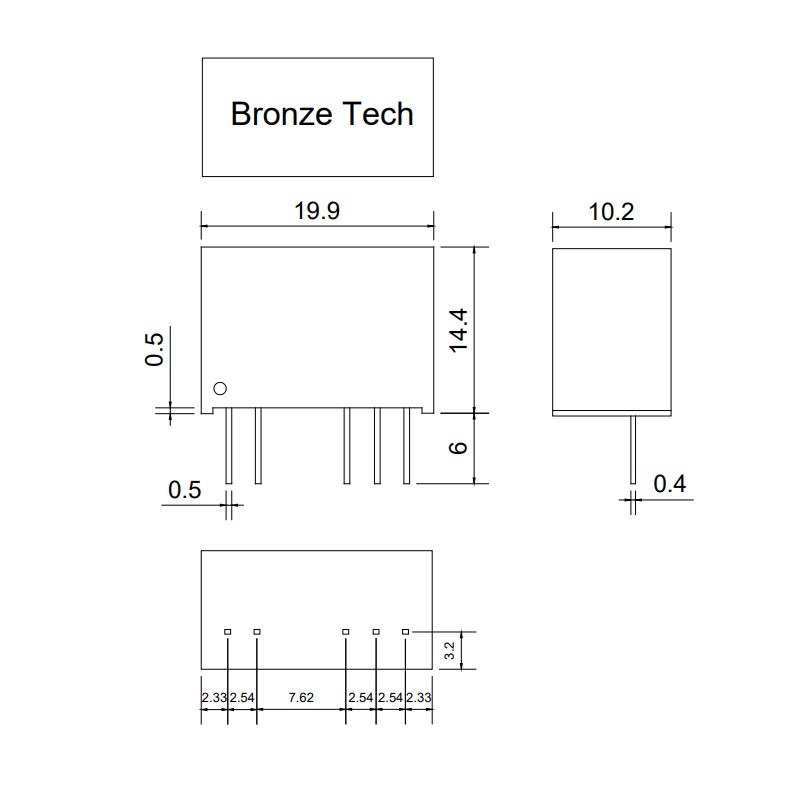

机械图

快速了解整体系统功能。

查看机械图

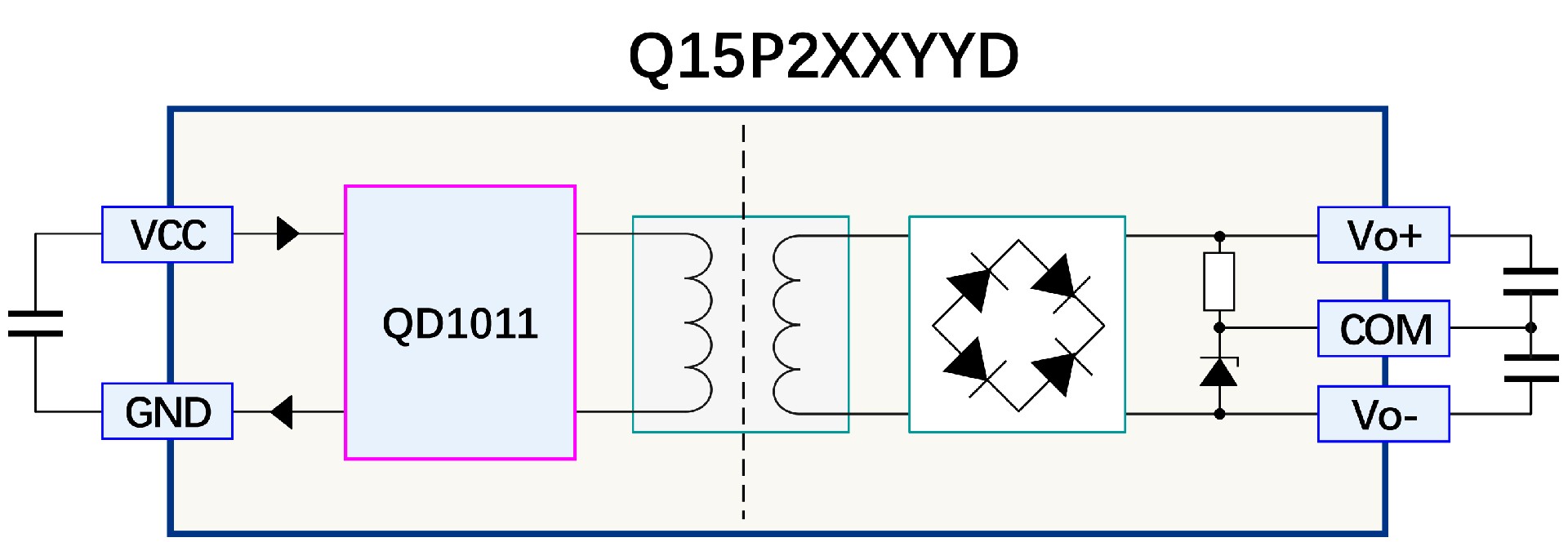

原理框图

快速了解整体系统功能。

查看原理框图

关键参数

门极驱动功率	2W	供电电源电压	15V
运行温度	-40~+85℃	原副边绝缘耐压	4000Vac

相关产品

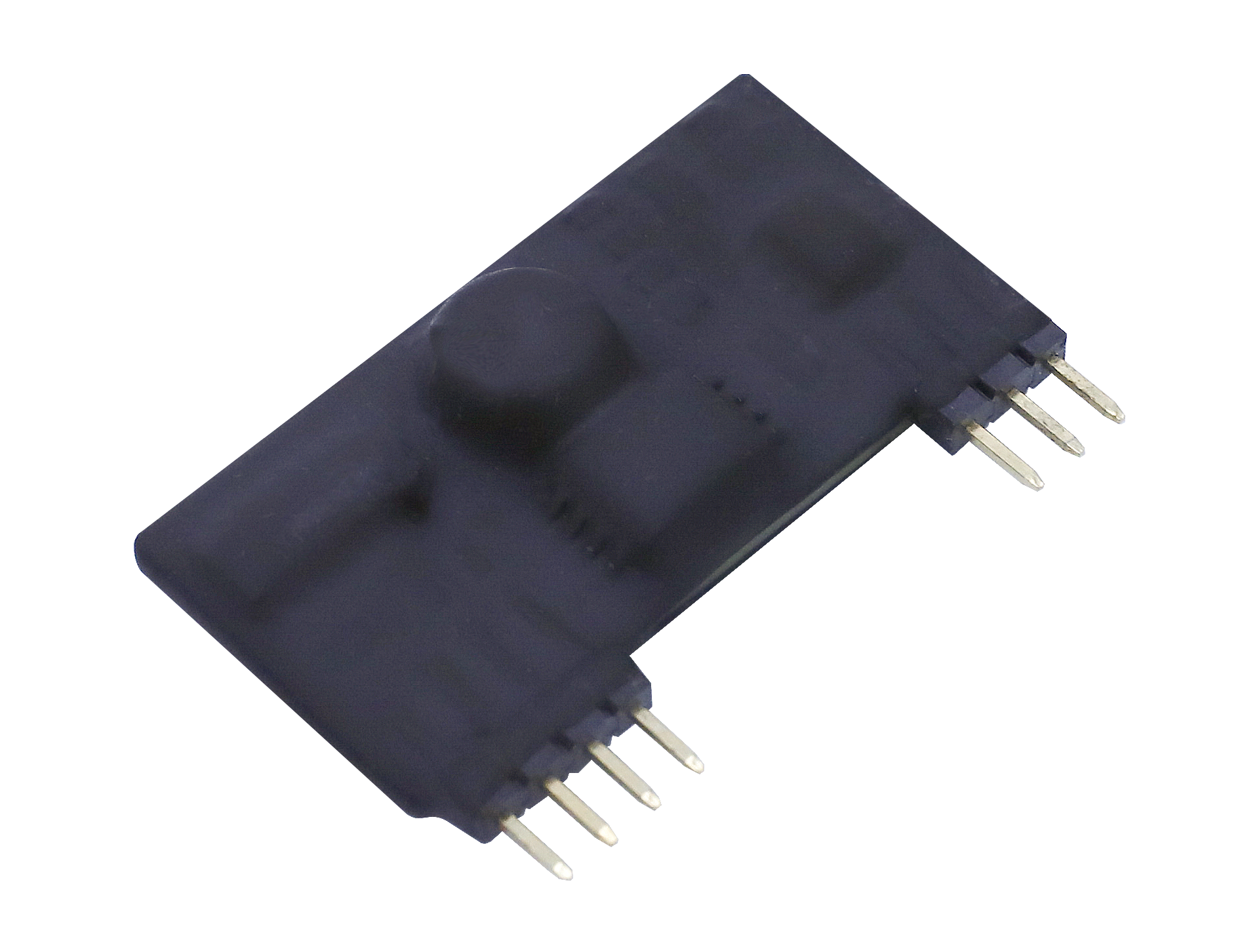

1CD0214T17-XXYY
