4QP0430T12-FUJI
4QP0430T12-FUJI是一款基于青铜剑自主开发的驱动2QD30AT17-I核设计而成的四通道、中功率、高绝缘电压、紧凑型、高可靠性驱动器，针对中功率、大功率、中压、高可靠性领域设计而成。

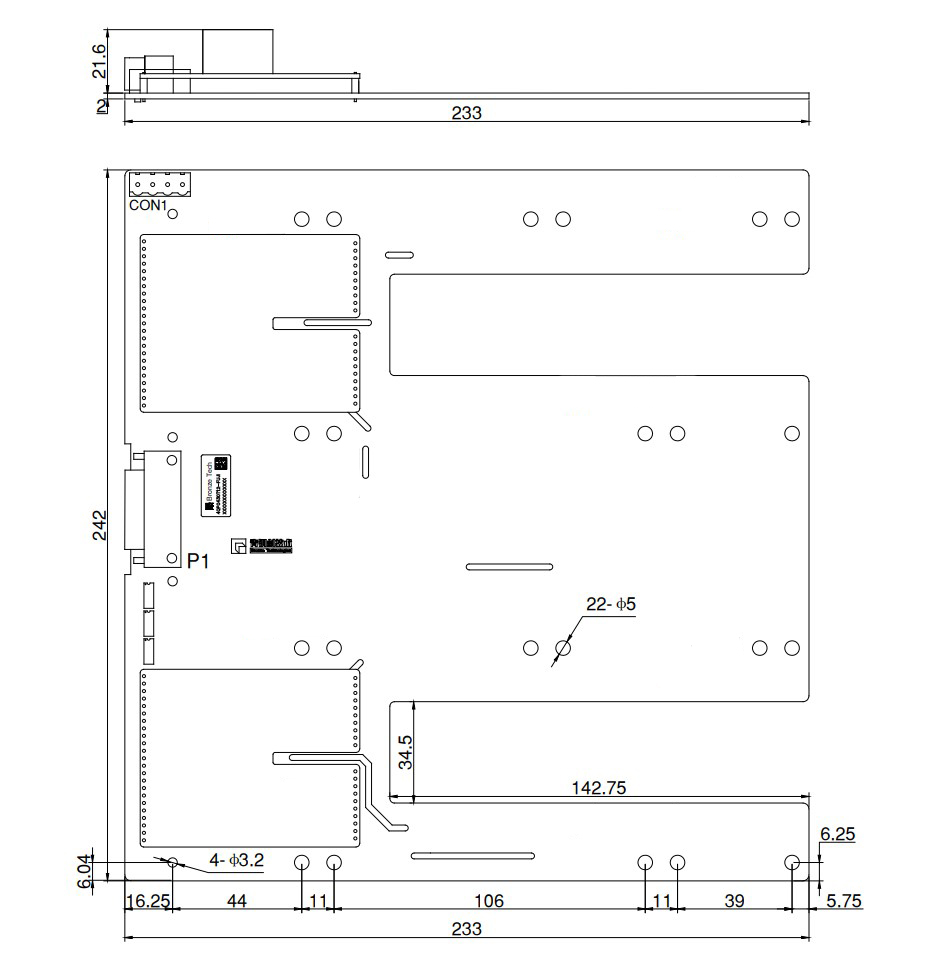

4QP0430T12-FUJI适用于1200V的PrimePack封装IGBT模块搭建的三电平两并联拓扑，即插即用的功能使驱动板通过螺丝固定在IGBT模块上使用，无需要转接处理和客户端外围电路配合驱动IGBT。
产品特点
四通道IGBT驱动器 |
功率器件最高电压1200V |
单通道驱动功率4W，峰值电流±30A |
电源电压输入+15V |
适配三电平两并联 |
适配PrimePack 封装IGBT模块 |
集成隔离DC/DC电源 |
集成有源钳位 |
集成VCE短路保护 |
集成软关断 |
关键参数
| 功率器件最高电压 | 1200V | 最大开关频率 | 60kHz |
| 门极开通电压 | 15V | 门极关断电压 | -15V |
| 门极驱动功率 | 4W | 门极驱动电流 | ±30A |
| 供电电源电压 | 15V | 供电电源最大电流 | 900mA |
| 运行温度 | -40~+85℃ | 原副边绝缘耐压 | 4000V |
