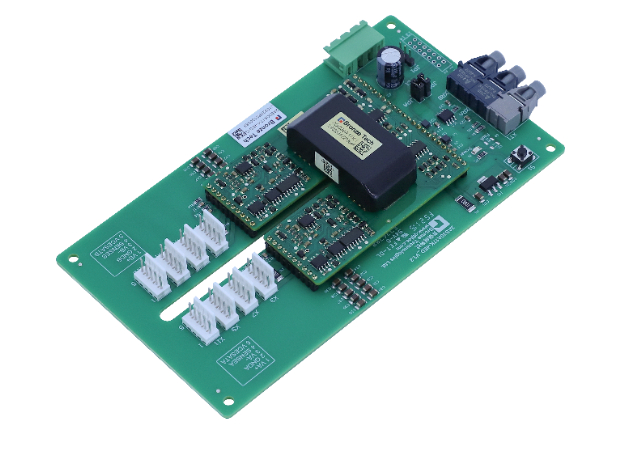

2QP0320Txx-C

2QP0320Txx-C是一款基于青铜剑公司自主研发的ASIC芯片的双通道驱动器,针对中功率、高可靠性、中压应用领域设计而成。

2QP0320Txx-C适用于1700V PrimePack封装IGBT模块及搭建而成的多种拓扑,即插即用的功能使驱动板可直接焊接在IGBT上使用,无需要转接处理。

2QP0320Txx-C 产品说明书

应用领域

光伏逆变器
风电变流器
储能变流器
大功率开关电源
轨交辅变电源

产品特点

双通道IGBT驱动器
功率器件最高电压1700V
电源电压输入+15V
单通道驱动功率3W,峰值电流±20A
适配PrimePack封装IGBT模块
集成隔离DC/DC电源
集成原边/副边电源欠压保护
直接/半桥模式选择
集成有源钳位
集成VCE短路保护

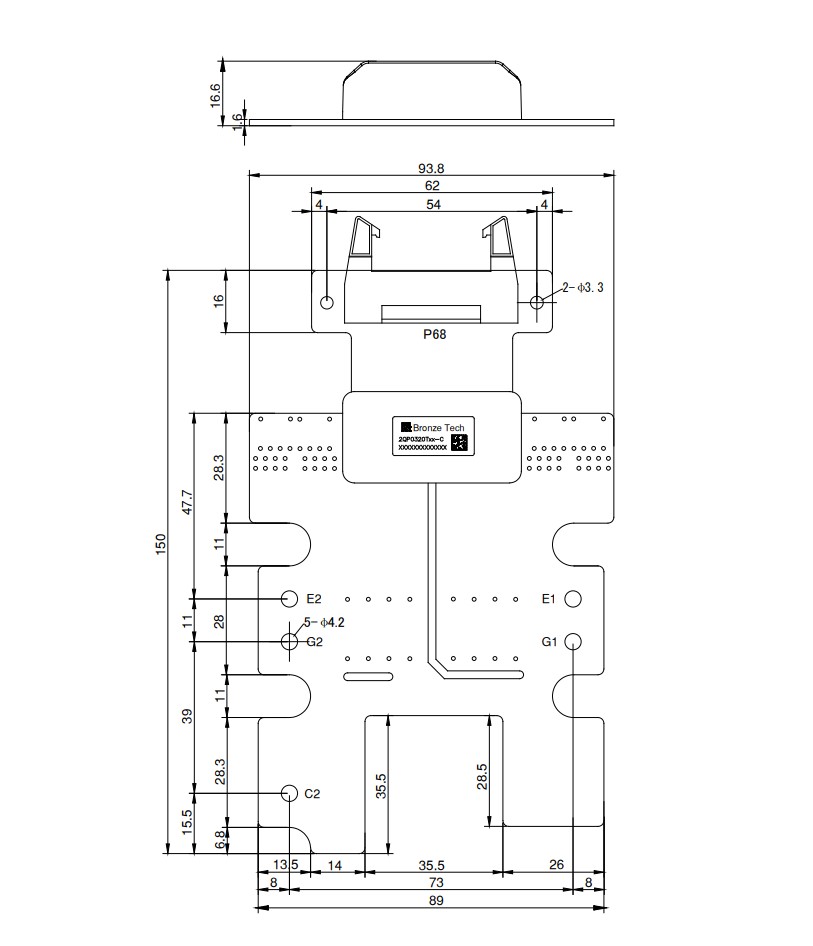

机械图

快速了解整体系统功能。

查看机械图

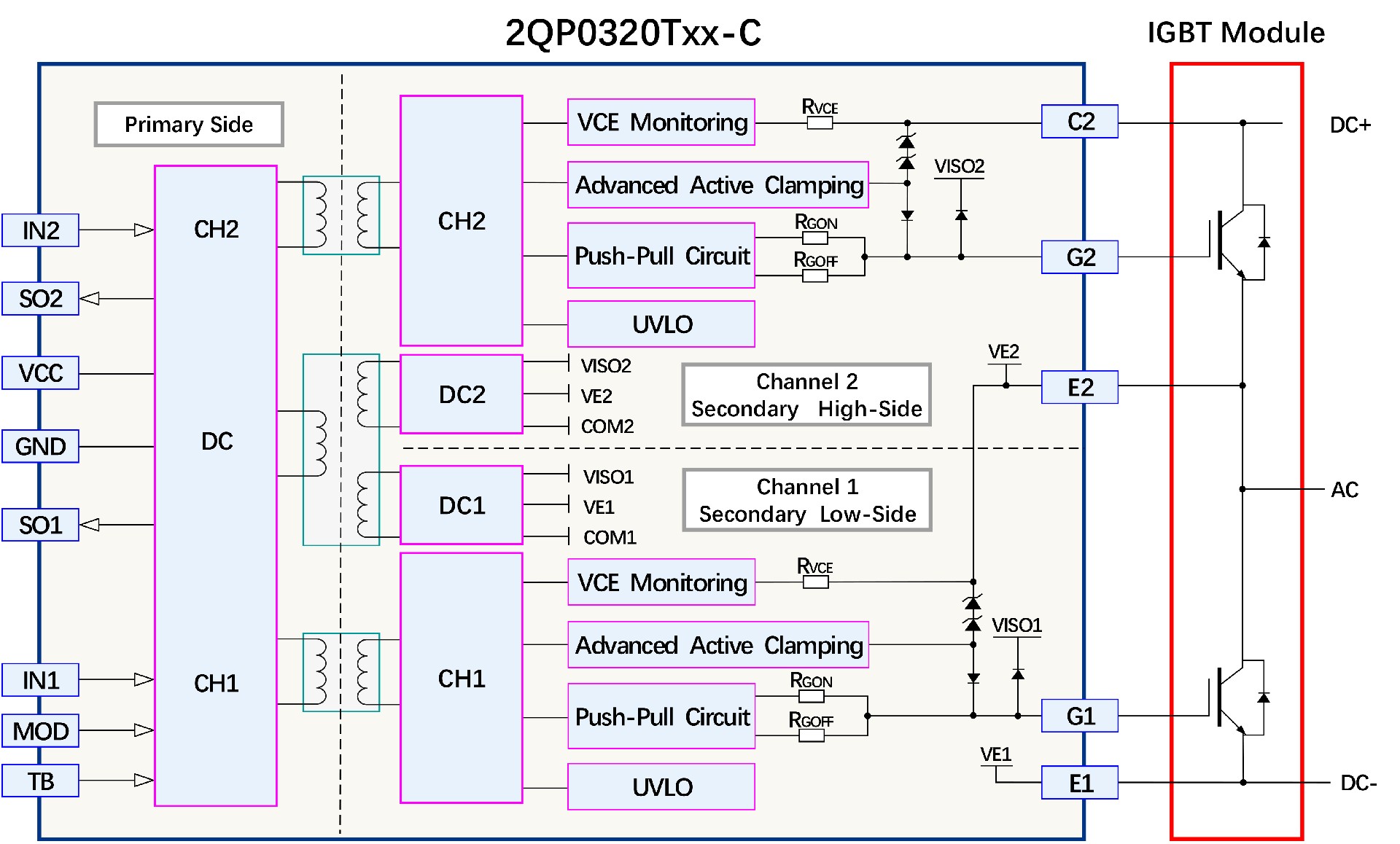

原理框图

快速了解整体系统功能。

查看原理框图

关键参数

功率器件最高电压 1700V 最大开关频率 50kHz
门极开通电压 15V 门极关断电压 -10V
门极驱动功率 3W 门极驱动电流 ±20A
供电电源电压 15V 供电电源最大电流 200mA
运行温度 -40~+85℃ 原副边绝缘耐压 6000Vac
