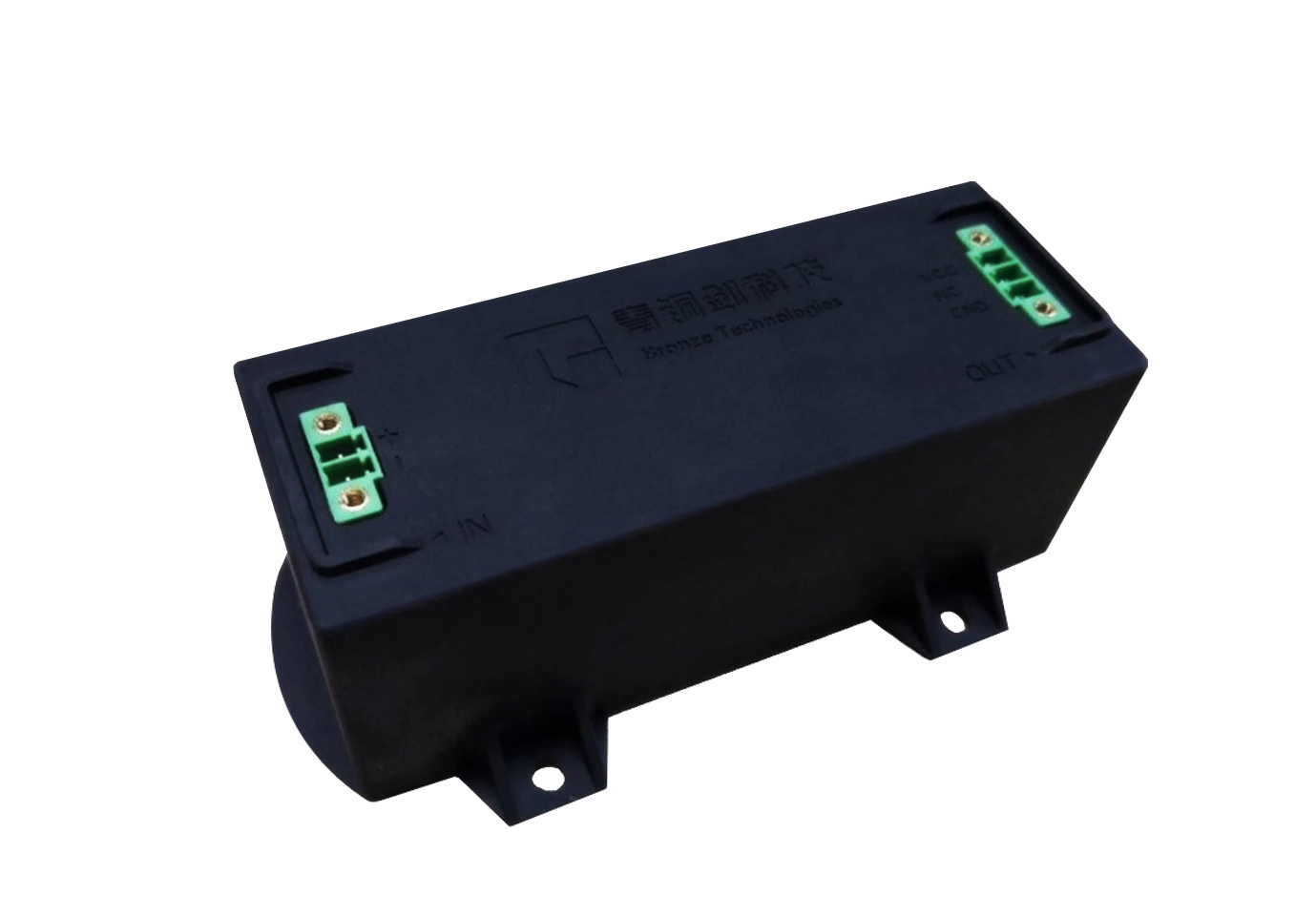

1QD0450V45-Q

1QD0450V45-Q是一款单通道即插即用驱动器,采用PI公司1SC0450E驱动核和光信号传输接口,适用于4500V及以下压接封装IGBT(或IEGT),应用于高电压大功率、高可靠性驱动领域。

1QD0450V45-Q产品说明书

应用领域

高压柔直阀组变换器
高压柔直断路器

产品特点

完整的隔离DC/DC电源
驱动电流可达-50A~+50A
短路保护功能
集成高级有源钳位
宽范围电压输入:20V~28V
欠压保护功能
门极米勒钳位功能

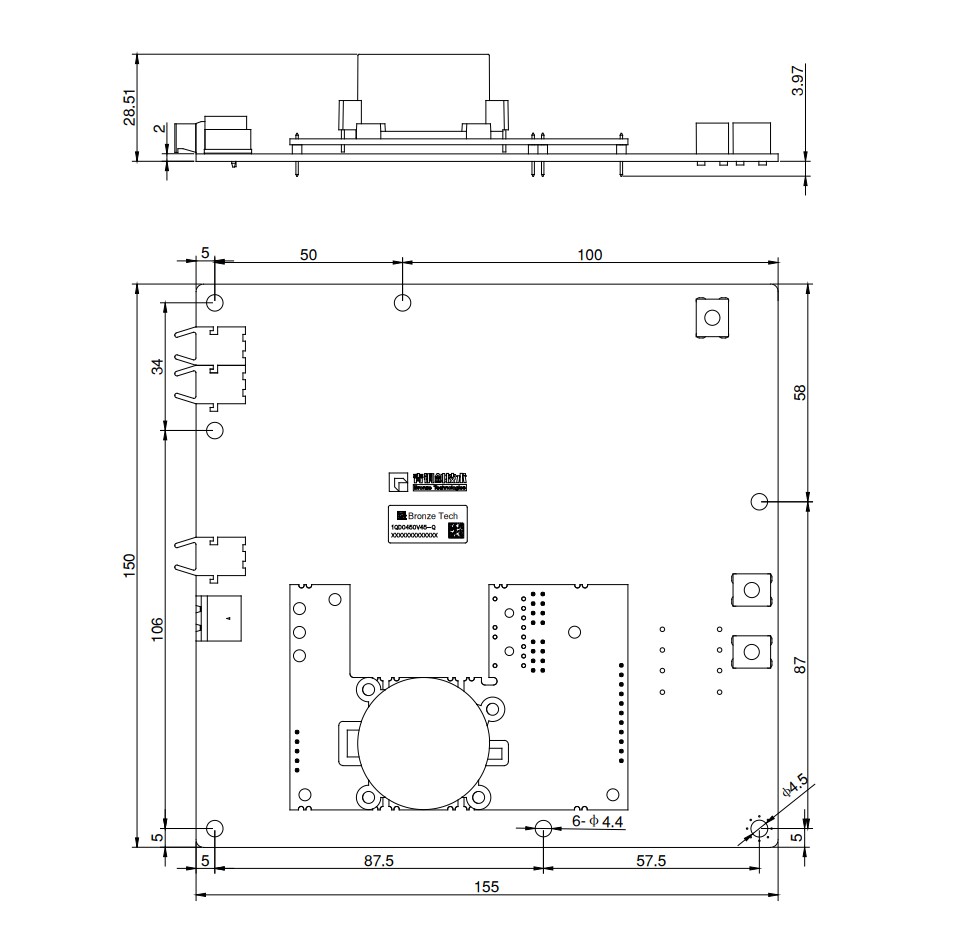

机械图

快速了解整体系统功能。

查看机械图

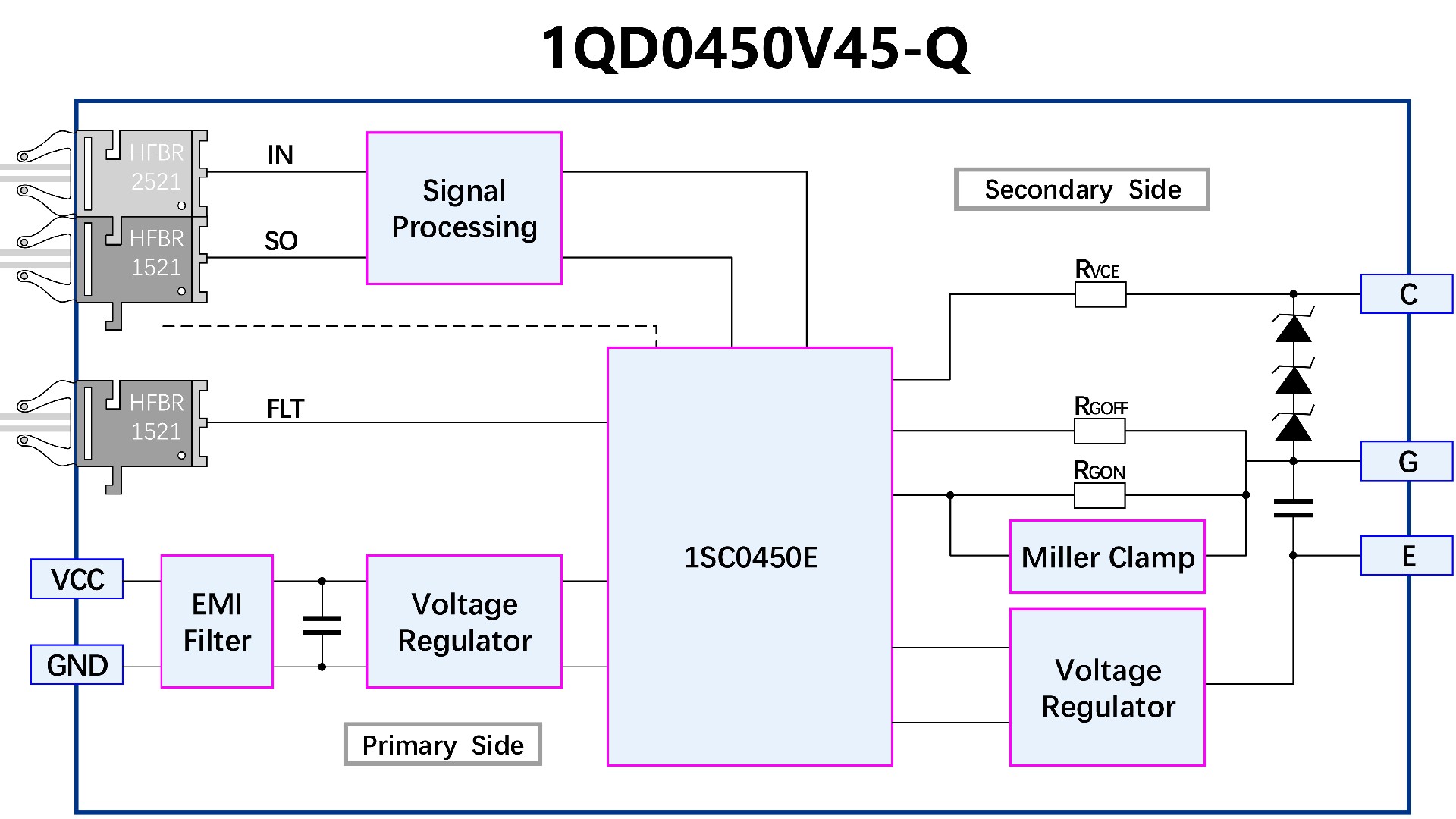

原理框图

快速了解整体系统功能。

查看原理框图

关键参数

功率器件最高电压 4500V 最大开关频率 10kHz
门极开通电压 +15V/+18V/+20V 门极关断电压 -10V/-7V/-5V
门极驱动功率 4W 门极驱动电流 ±50A
供电电源电压 24±4V 供电电源最大电流 0.25A
运行温度 -40~+85℃ 原副边绝缘耐压 10.2kVac
